Пилотные гидролинии (аттаткхмент поворот) — HITACHI ZX400W-3

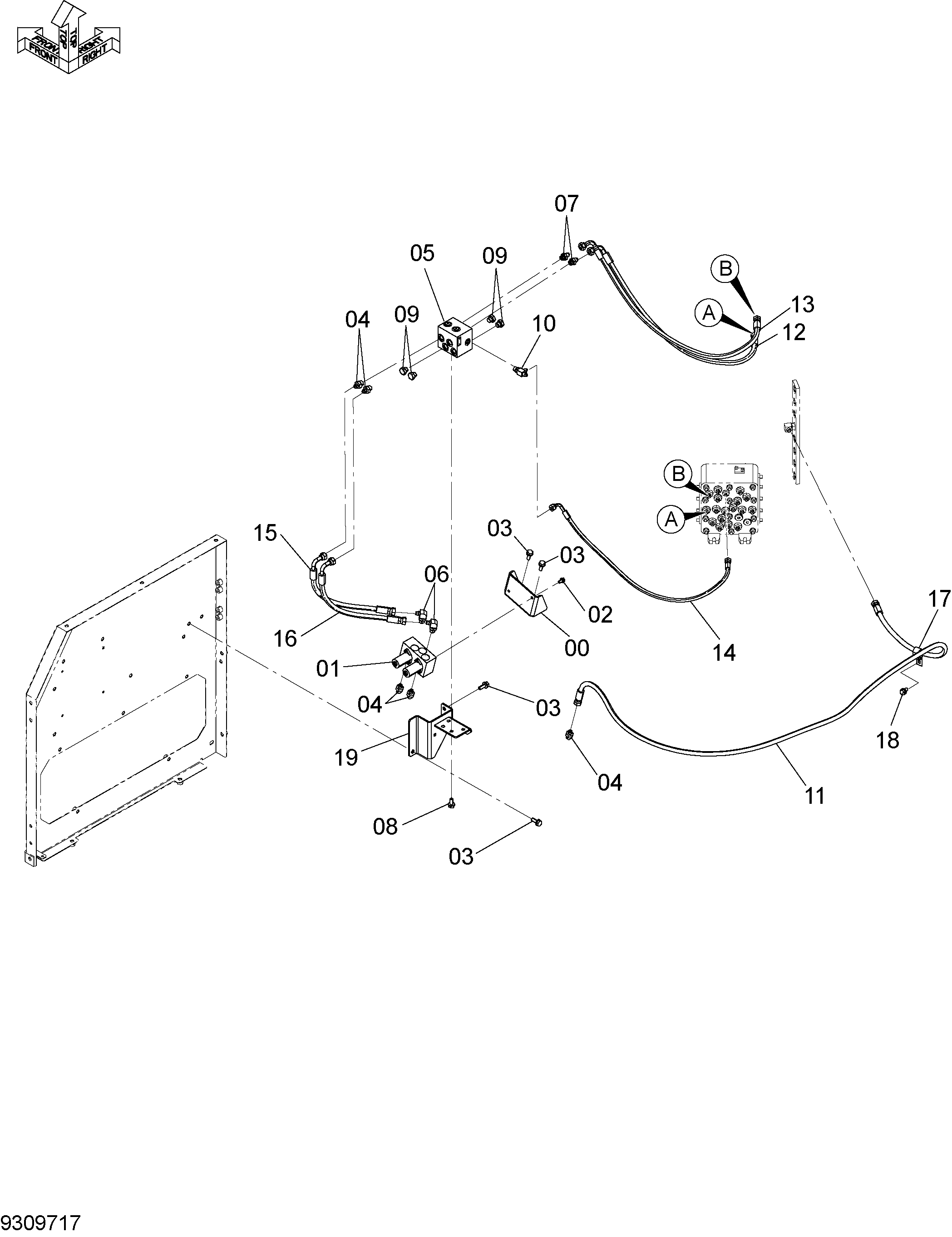

Заводская схема «Пилотные гидролинии (аттаткхмент поворот)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3112873 | Кронштейн | 1 |
| 01 | 4294176 | Клапан переходник | 1 |
| 02 | J260816 | Болт с шайбой | 2 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271030 | Болт с шайбой | 5 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A852133 | Адаптер | 5 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4686028 | Клапан регулировочный | 1 |
| 06 | A852333 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4685917 | Клапан рестрикт. | 2 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | A885003 | Пробка | 4 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852422 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4218429 | Шланг | 1 |
| 12 | 4708147 | Шланг | 1 |
| 13 | 4708148 | Шланг | 1 |
| 14 | 4708149 | Шланг | 1 |
| 15 | 4708150 | Шланг | 1 |
| 16 | 4684688 | Шланг | 1 |
| 17 | 4190282 | Зажим | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 8116418 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
