Пилотные гидролинии (кабина анти-коллисион) — HITACHI ZX400W-3

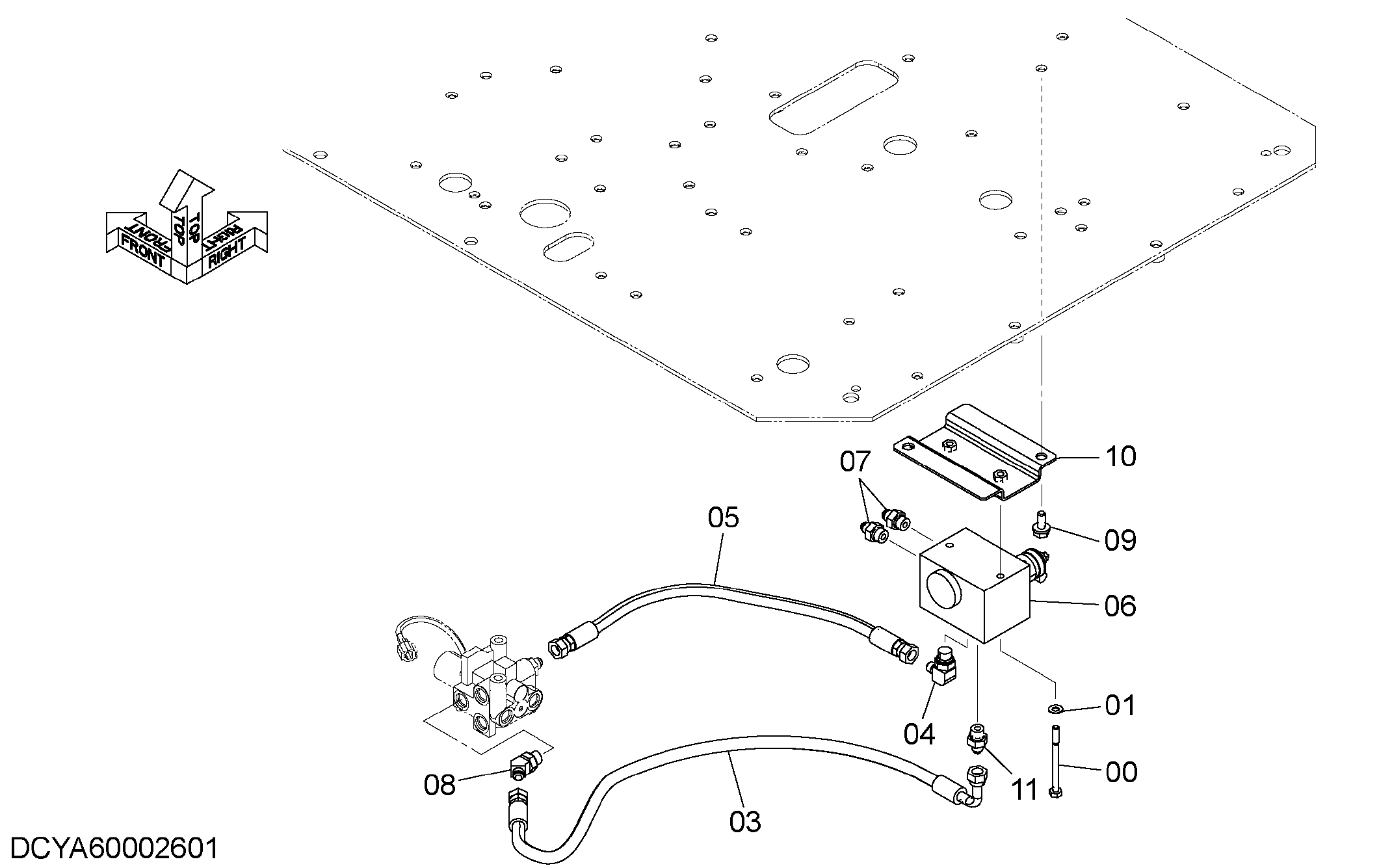

Заводская схема «Пилотные гидролинии (кабина анти-коллисион)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J900895 | Болт | 2 |
| 01 | A590108 | Плоская шайба | 2 |
| 03 | YA00003645 | Шланг | 1 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | YA00003646 | Шланг | 1 |
| 06 | 9221092 | Электромагнитный клапан | 1 |
| 07 | 4261938 | Фильтр | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852233 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | YA40002399 | Кронштейн | 1 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
