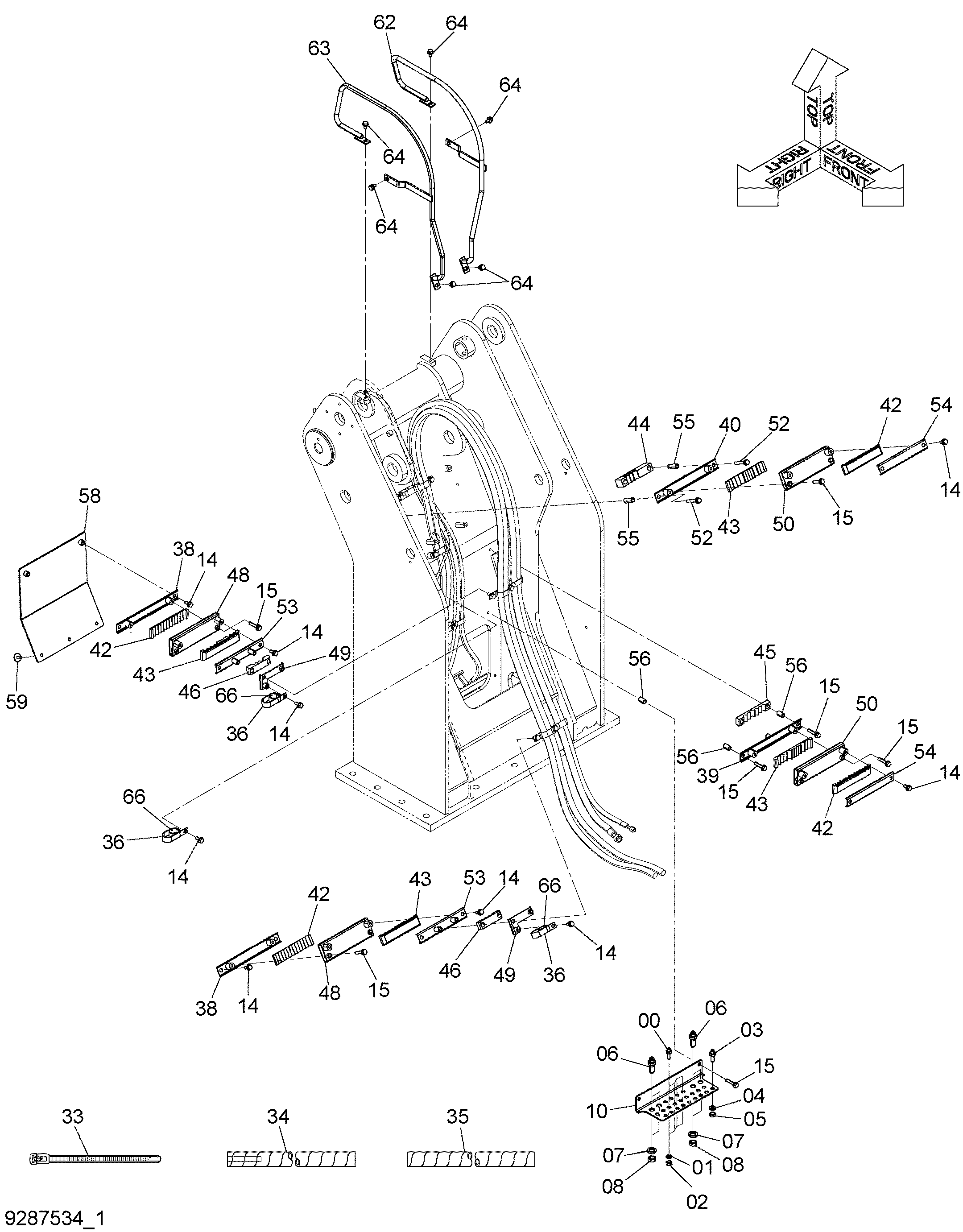

Пилотные гидролинии (2)(тяга тип хигх-моунт кабина) — HITACHI ZX400W-3

Заводская схема «Пилотные гидролинии (2)(тяга тип хигх-моунт кабина)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4248117	Адаптер	4
01	A590912	Пружинная шайба	4
02	4209198	Гайка	4
03	4202532	Адаптер	18
04	A590914	Пружинная шайба	18
05	4202531	Гайка	18
06	4315207	Адаптер	4
07	A590920	Пружинная шайба	4
08	4465189	Гайка	4
10	3111916	Кронштейн	1
14	J271025	Болт с шайбой	15
14A	J901025	Болт	1
14B	J222010	Шайба	1
15	J271050	Болт с шайбой	12
15A	J901050	Болт	1
15B	J222010	Шайба	1
33	4055312	Ленточный зажим	30
34	4327315	Защитный кожух	100
35	4446406	Защитный кожух	30
36	4470169	Зажим	3
38	9767596	Кронштейн	2
39	8112057	Кронштейн	1
40	8112059	Кронштейн	1
42	4664688	Резиновая прокладка	4
43	4679190	Резиновая прокладка	4
44	4674662	Резиновая прокладка	1
45	4679188	Резиновая прокладка	1
46	4679189	Резиновая прокладка	2
48	8112062	Кронштейн	2
49	8112061	Кронштейн	2
50	8112058	Кронштейн	2
52	J271070	Болт с шайбой	2
52A	J901070	Болт	1
52B	J222010	Шайба	1
53	8112060	Кронштейн	2
54	4666813	Пластина	2
55	4428830	Проставка	2
56	4656464	Проставка	4
58	7052545	Кронштейн	1
59	J281025	Болт с шайбой	3
59A	J901025	Болт	1
59B	4486055	Шайба	1
62	7052551	Направляющая	1
63	7052552	Направляющая	1
64	J271020	Болт с шайбой	6
64A	J901020	Болт	1
64B	J222010	Шайба	1
66	4190264	Зажим	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
