Аутригер — HITACHI ZX400W-3

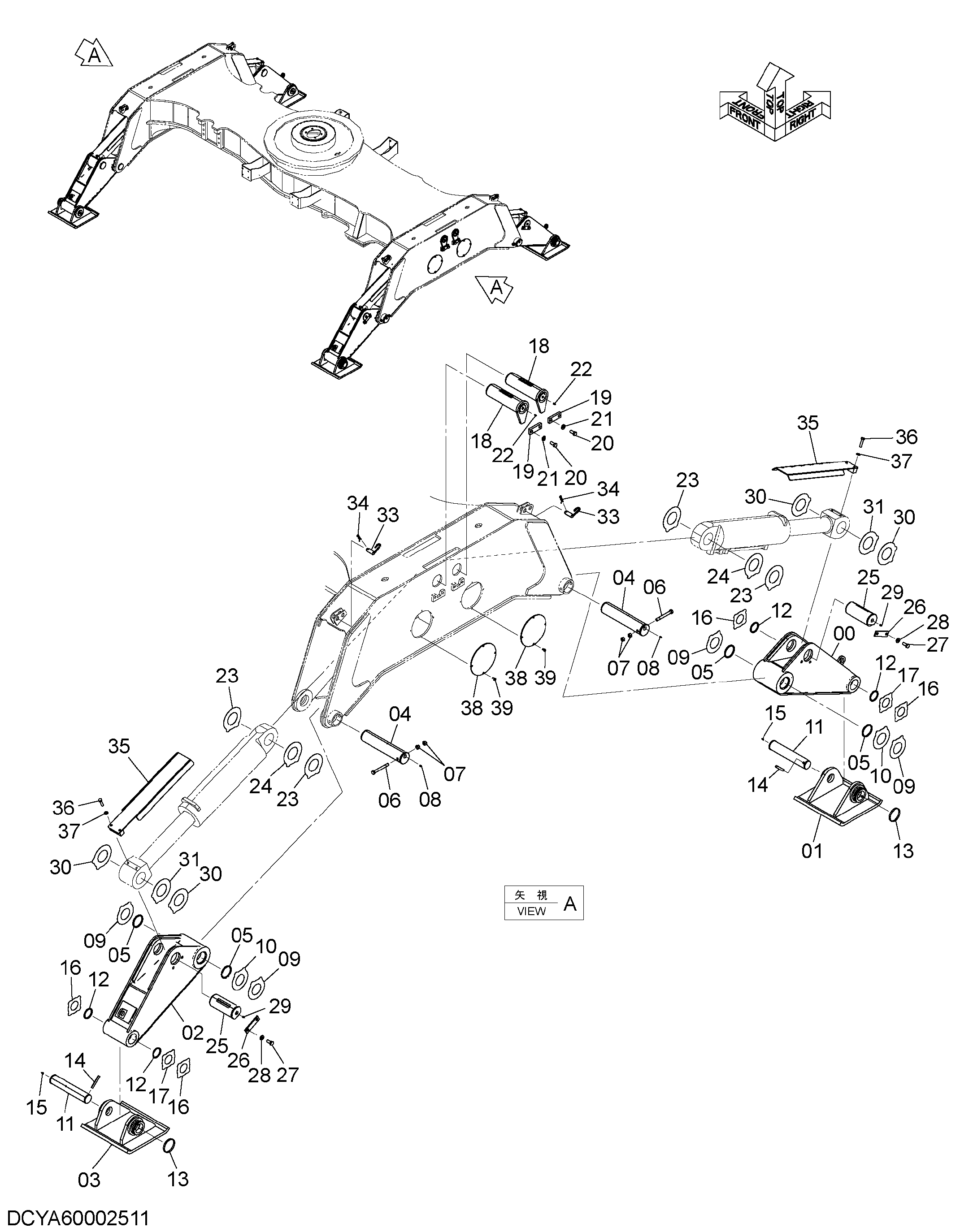

Заводская схема «Аутригер» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001970 | Тяга | 2 |
| 01 | YA40002075 | Флоат (A) | 2 |
| 02 | YA40001971 | Тяга | 2 |
| 03 | YA40002076 | Флоат (B) | 2 |
| 04 | 3115794 | Палец | 4 |
| 05 | 4074008 | Пылезащитное уплотнение | 8 |
| 06 | 4435127 | Стопорный палец | 4 |
| 07 | J950020 | Гайка | 8 |
| 08 | J75481 | Пресс-маслёнка | 4 |
| 09 | 4470745 | Упорная пластина | 8 |
| 10 | 4470746 | Упорная пластина | 4 |
| 11 | 3115760 | Палец | 4 |
| 12 | 4067902 | Пылезащитное уплотнение | 8 |
| 13 | 4454561 | Кольцо | 4 |
| 14 | 4454560 | Палец | 4 |
| 15 | J75481 | Пресс-маслёнка | 4 |
| 16 | 4444286 | Упорная пластина | 8 |
| 17 | 4444287 | Упорная пластина | 4 |
| 18 | 8111984 | Палец | 4 |
| 19 | 4335757 | Пластина | 4 |
| 20 | J912045 | Болт | 8 |
| 21 | J222020 | Шайба | 8 |
| 22 | J75481 | Пресс-маслёнка | 4 |
| 23 | 4469095 | Упорная пластина | 8 |
| 24 | 4469097 | Упорная пластина | 4 |
| 25 | 3120727 | Палец | 4 |
| 26 | X4249 | Стопорная пластина | 4 |
| 27 | J912045 | Болт | 8 |
| 28 | J222020 | Шайба | 8 |
| 29 | J75481 | Пресс-маслёнка | 4 |
| 30 | 4469095 | Упорная пластина | 8 |
| 31 | 4469097 | Упорная пластина | 4 |
| 33 | 9726346 | Стопорный палец | 4 |
| 34 | 487041 | Стопорный палец | 4 |
| 35 | 8107791 | Крышка гидроцилиндр. | 4 |
| 36 | J901670 | Болт | 8 |
| 37 | J222016 | Шайба | 8 |
| 38 | 4476803 | Крышка | 4 |
| 39 | J271025 | Болт с шайбой | 16 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
