Гидромотор трубопроводы (3) — HITACHI ZX400W-3

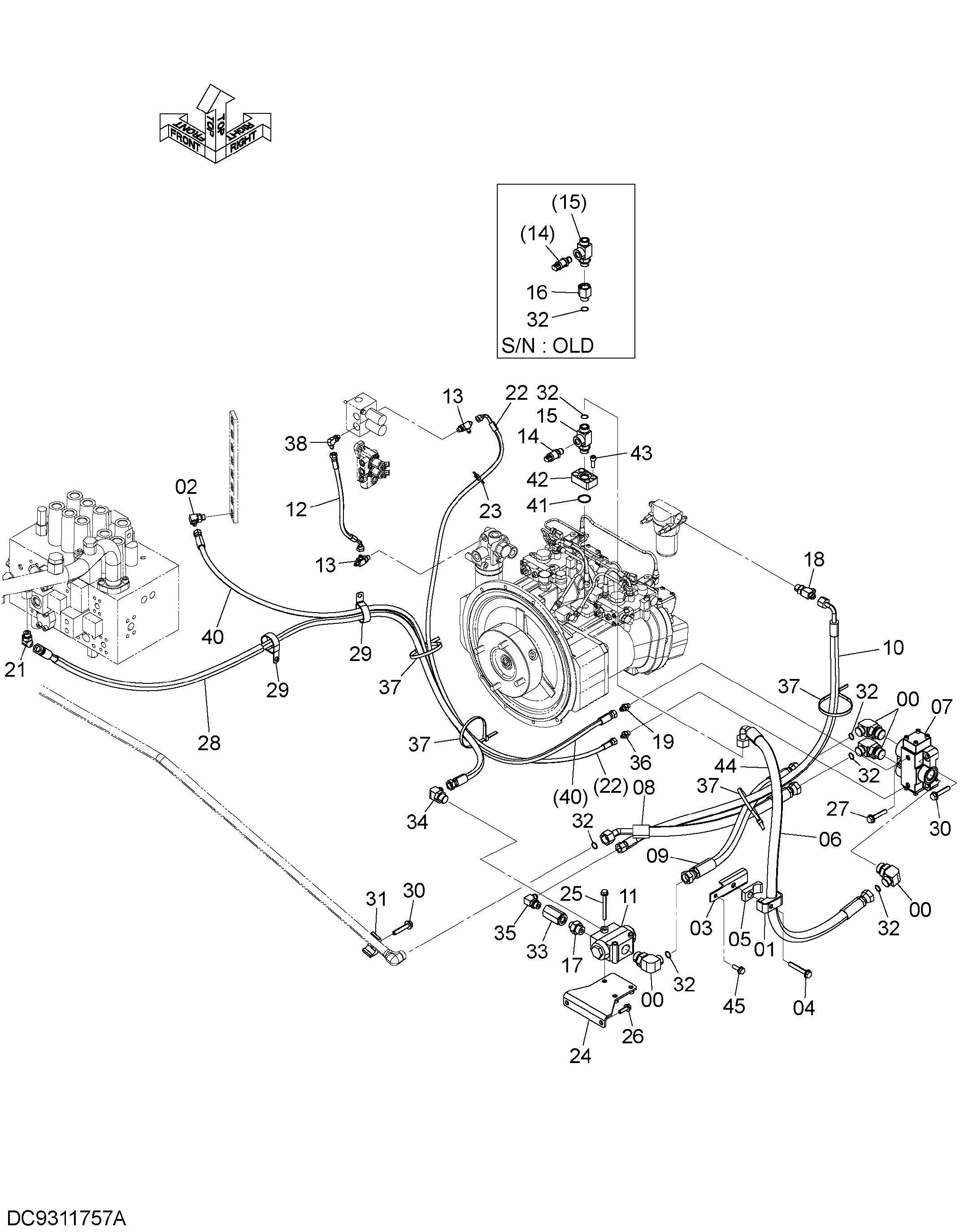

Заводская схема «Гидромотор трубопроводы (3)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853386 | Угловой штуцер | 4 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 8085521 | Хомут | 1 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9767257 | Кронштейн | 1 |
| 04 | J271280 | Болт с шайбой | 1 |
| 04A | J901280 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4462051 | Резиновая прокладка | 1 |
| 06 | 4710937 | Шланг | 1 |
| 07 | 4626057 | Клапан селектор | 1 |
| 08 | 4710938 | Шланг | 1 |
| 09 | 4710939 | Шланг | 1 |
| 10 | 4710940 | Шланг | 1 |
| 11 | 4269315 | Клапан дивидер | 1 |
| 12 | 4710941 | Шланг | 1 |
| 13 | A852422 | Тройник | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4436271 | Датчик давления | 1 |
| 14A | 4365826 | Уплотнительное кольцо | 1 |
| 15 | 4632384 | Тройник | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4650110 | Разъём S | 1 |
| 17 | 4364343 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 17B | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852444 | Тройник | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | A852123 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852244 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4710943 | Шланг | 1 |
| 23 | 4055312 | Ленточный зажим | 1 |
| 24 | 8120867 | Кронштейн | 1 |
| 25 | J271000 | Болт с шайбой | 3 |
| 25A | J901000 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J271035 | Болт с шайбой | 2 |
| 26A | J901035 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271285 | Болт с шайбой | 1 |
| 27A | J901285 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | 9311751 | Шланг в сборе | 1 |
| 28A | 4710944 | Шланг | 1 |
| 28B | 4327315 | Защитный кожух | 4 |
| 29 | 4190265 | Зажим | 2 |
| 30 | J271265 | Болт с шайбой | 3 |
| 30A | J901265 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4190126 | Хомут трубки | 1 |
| 32 | 4187308 | Уплотнительное кольцо | 6 |
| 33 | 4363213 | Обратный клапан | 1 |
| 34 | 4353073 | Угловой штуцер | 1 |
| 34A | 4506424 | О-ринга | 1 |
| 35 | A852344 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | A852122 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4121859 | Ленточный зажим | 4 |
| 38 | A852322 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4667444 | Шланг | 1 |
| 41 | A811035 | Уплотнительное кольцо | 1 |
| 42 | 3107150 | Фланец | 1 |
| 43 | J781030 | Болт с внутренним шестигранником | 4 |
| 44 | 4446406 | Защитный кожух | 1 |
| 45 | J271035 | Болт с шайбой | 1 |
| 45A | J901035 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
