Мост передний (1/6) — HITACHI ZX400W-3

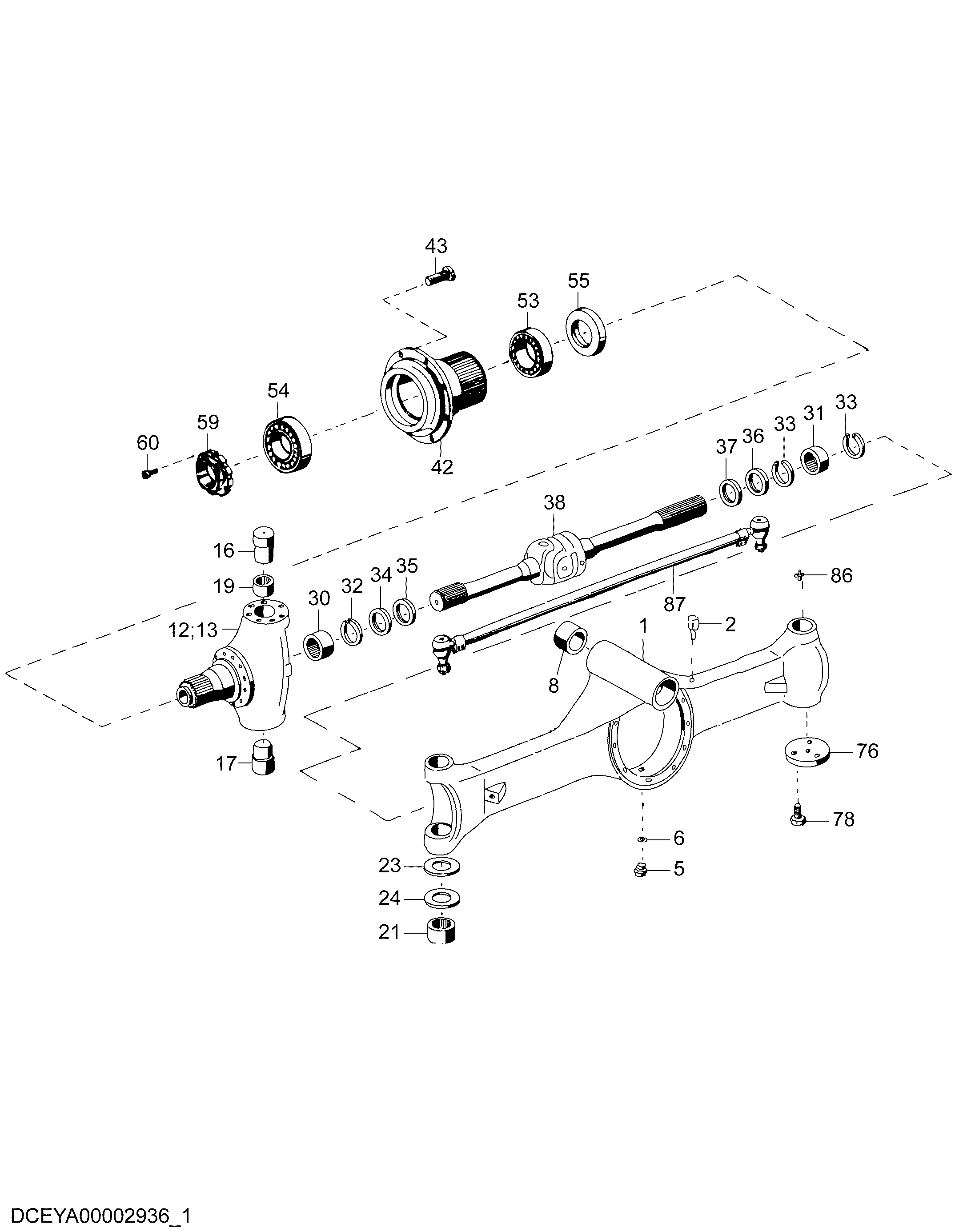

Заводская схема «Мост передний (1/6)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00002936 | Мост передний (1/6) | 1 | |
| 1 | XB00001690 | Корпус | 1 |
| 2 | 1191002 | Сапун | 1 |
| 5 | 1191203 | Пробка | 1 |
| 6 | 1191204 | Кольцо | 1 |
| 8 | 1195501 | Втулка | 2 |
| 12 | XB00001728 | Кнуккле | 1 |
| 13 | XB00001729 | Кнуккле | 1 |
| 16 | 1195504 | Палец | 2 |
| 17 | 1195505 | Палец | 2 |
| 19 | 1195506 | Втулка | 2 |
| 21 | 1195506 | Втулка | 2 |
| 23 | 1195507 | Диск | 2 |
| 24 | 1195508 | Диск | 2 |
| 30 | 1195509 | Втулка | 2 |
| 31 | 1195509 | Втулка | 2 |
| 32 | 1191015 | Зажим | 2 |
| 33 | 1191015 | Зажим | 4 |
| 34 | 1191017 | Уплотнительное кольцо | 2 |
| 35 | 1191018 | Уплотнительное кольцо | 2 |
| 36 | 1191017 | Уплотнительное кольцо | 2 |
| 37 | 1191018 | Уплотнительное кольцо | 2 |
| 38 | XB00001691 | Соединение универсальный | 2 |
| 42 | XB00001692 | HUB | 2 |
| 43 | XB00001693 | Болт шпилька | 24 |
| 53 | XB00001694 | Роликовый подшипник | 2 |
| 54 | 1191027 | Подшипник. каток | 2 |
| 55 | 1195514 | Кольцо | 2 |
| 59 | XB00001695 | Гайка | 2 |
| 60 | XB00001696 | Винт | 2 |
| 76 | 1195517 | Крышка | 4 |
| 78 | 1195518 | Винт | 12 |
| 86 | XB00001697 | Пресс-маслёнка | 4 |
| 87 | XB00001698 | Шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
