Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI ZX400W-3

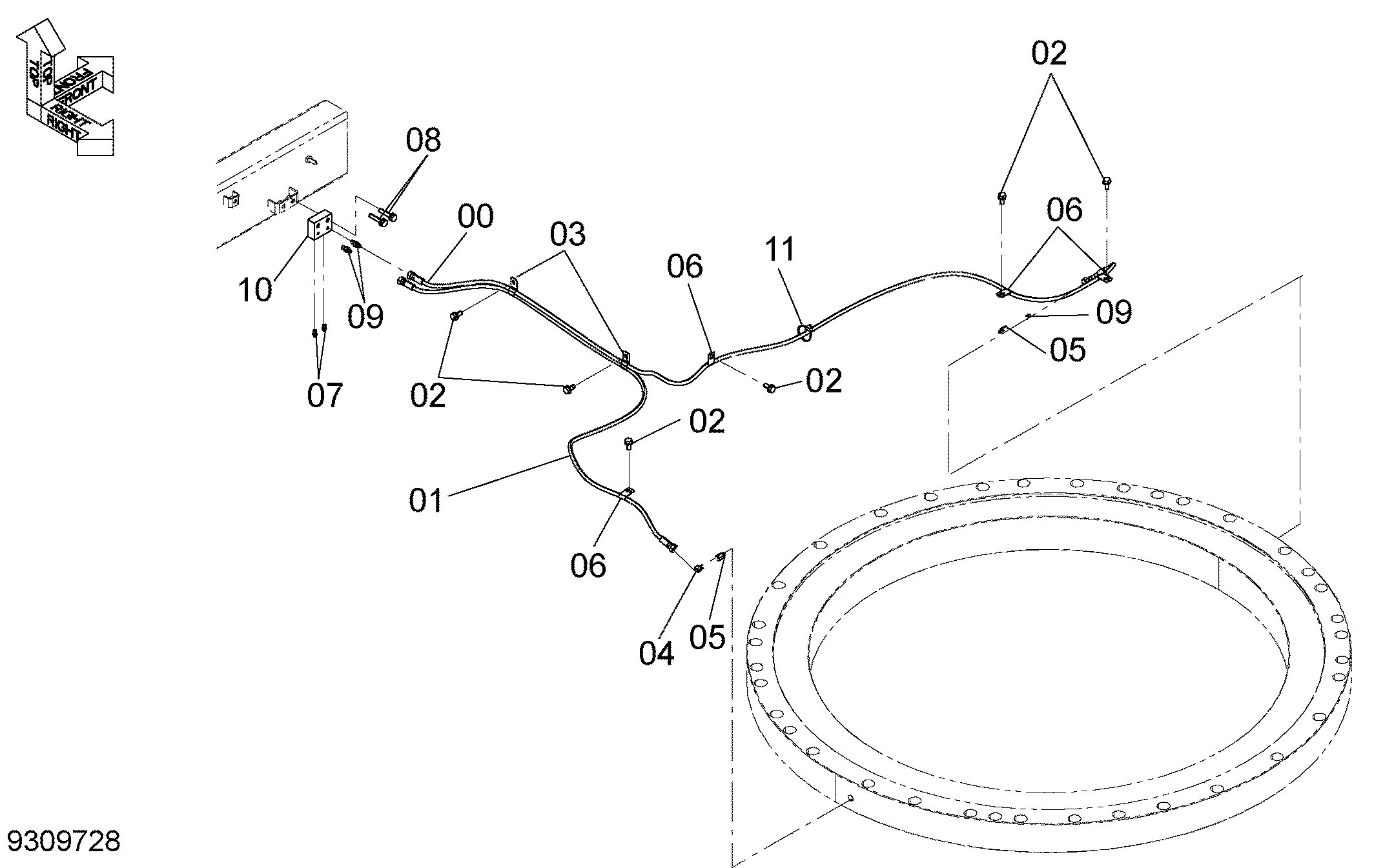

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4708161 | Пластиковый шланг | 1 |
| 01 | 4708162 | Пластиковый шланг | 1 |
| 02 | J271025 | Болт с шайбой | 6 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4192018 | Зажим | 2 |
| 04 | 4298746 | Угловой штуцер | 1 |
| 05 | 4102385 | Адаптер | 2 |
| 06 | 4190261 | Зажим | 4 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 08 | J271050 | Болт с шайбой | 2 |
| 08A | J901050 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4298744 | Адаптер | 3 |
| 10 | 4667670 | Блок | 1 |
| 11 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
