Пилотные гидролинии (поток производительность селектор) — HITACHI ZX400W-3

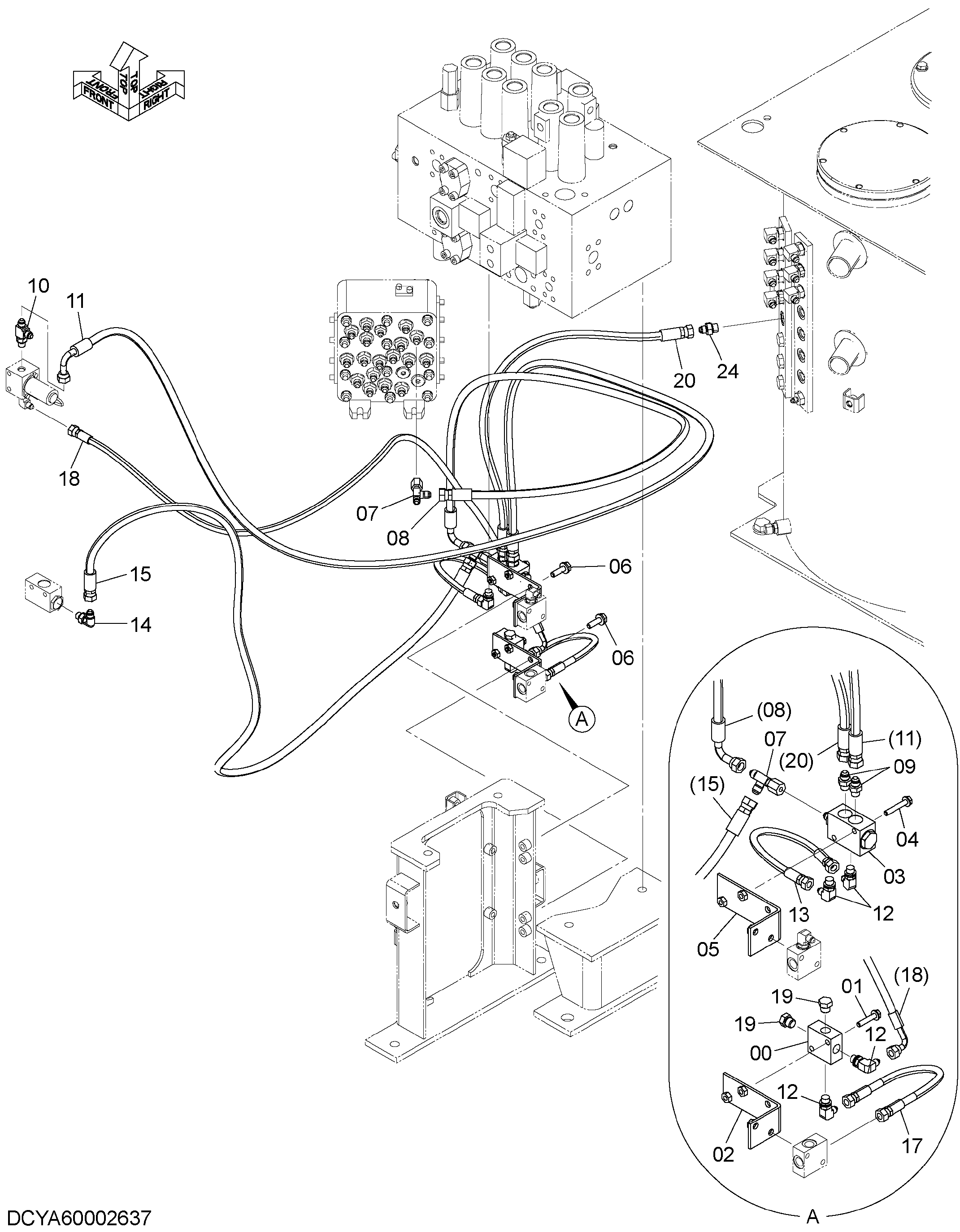

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4411001 | Челночный клапан | 1 |
| 01 | J260840 | Болт с шайбой | 2 |
| 01A | J900840 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | YA40002314 | Кронштейн | 1 |
| 03 | 4337928 | Клапан | 1 |
| 04 | J260850 | Болт с шайбой | 2 |
| 04A | J900850 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | YA40002315 | Кронштейн | 1 |
| 06 | J271035 | Болт с шайбой | 4 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4246672 | Соединительный штуцер | 2 |
| 08 | YA00003588 | Шланг | 1 |
| 09 | A852123 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852423 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | YA00003589 | Шланг | 1 |
| 12 | A852322 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4693537 | Шланг | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4663310 | Шланг | 1 |
| 17 | 4214482 | Шланг | 1 |
| 18 | 4651275 | Шланг | 1 |
| 19 | A885002 | Пробка | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4269843 | Шланг | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
