Электрооборудование (тяга тип хигх-моунт кабина) — HITACHI ZX400W-3

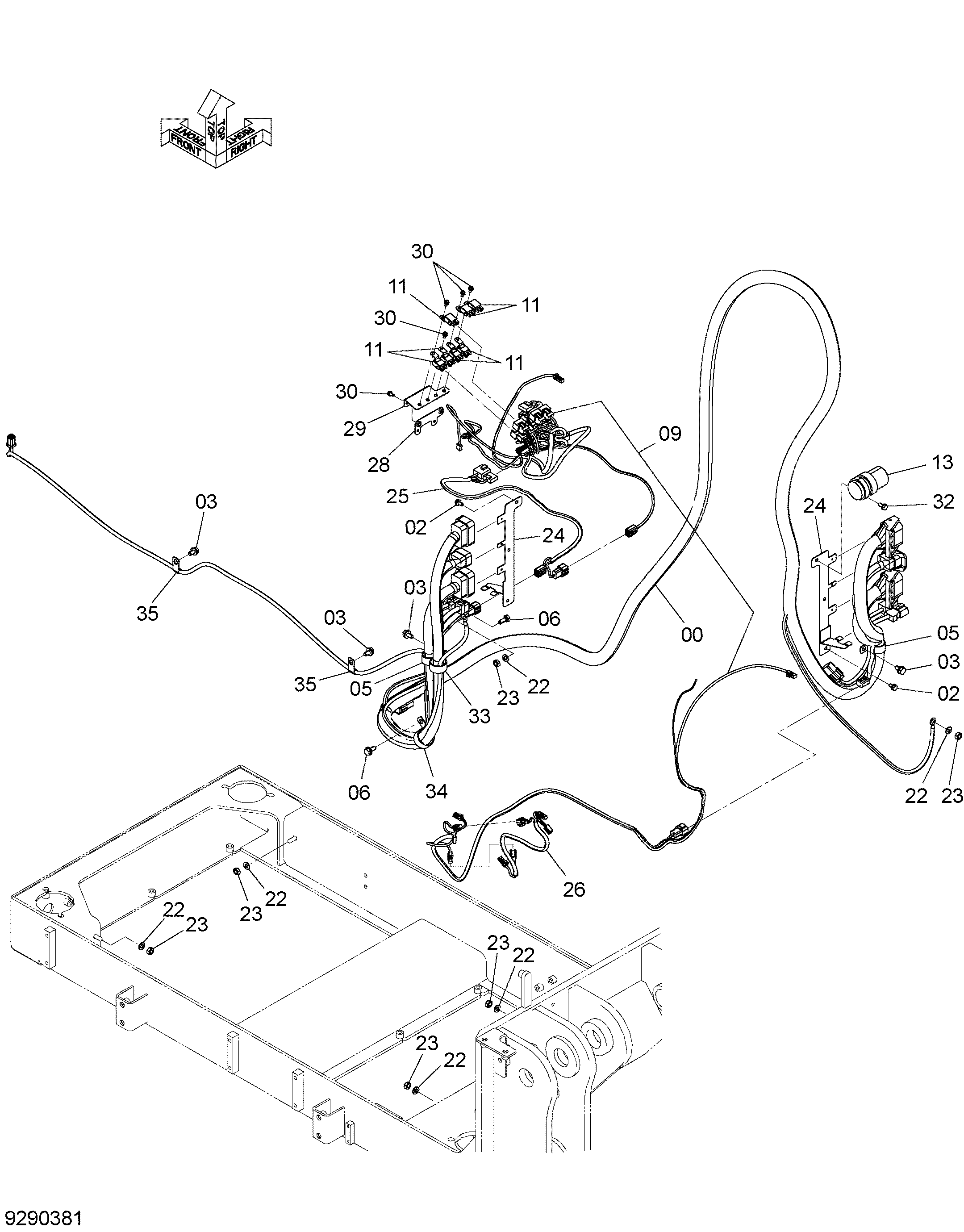

Заводская схема «Электрооборудование (тяга тип хигх-моунт кабина)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1035246 | Жгут проводов | 1 |
| 02 | J260816 | Болт с шайбой | 5 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4190264 | Зажим | 2 |
| 06 | J271025 | Болт с шайбой | 1 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 1035242 | Жгут проводов | 1 |
| 11 | 4414207 | Реле | 7 |
| 13 | 4110293 | Зуммер | 1 |
| 22 | A590110 | Плоская шайба | 6 |
| 23 | J950010 | Гайка | 6 |
| 24 | 4709102 | Кронштейн | 2 |
| 25 | 3117208 | Жгут проводов | 1 |
| 26 | 3117209 | Жгут проводов | 1 |
| 28 | 8111724 | Кронштейн | 1 |
| 29 | 8111725 | Кронштейн | 1 |
| 30 | J460614 | Винт с шайбой | 5 |
| 32 | J260820 | Болт с шайбой | 1 |
| 32A | J900820 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | 4190291 | Зажим | 1 |
| 34 | 4193848 | Зажим | 1 |
| 35 | 4190272 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
