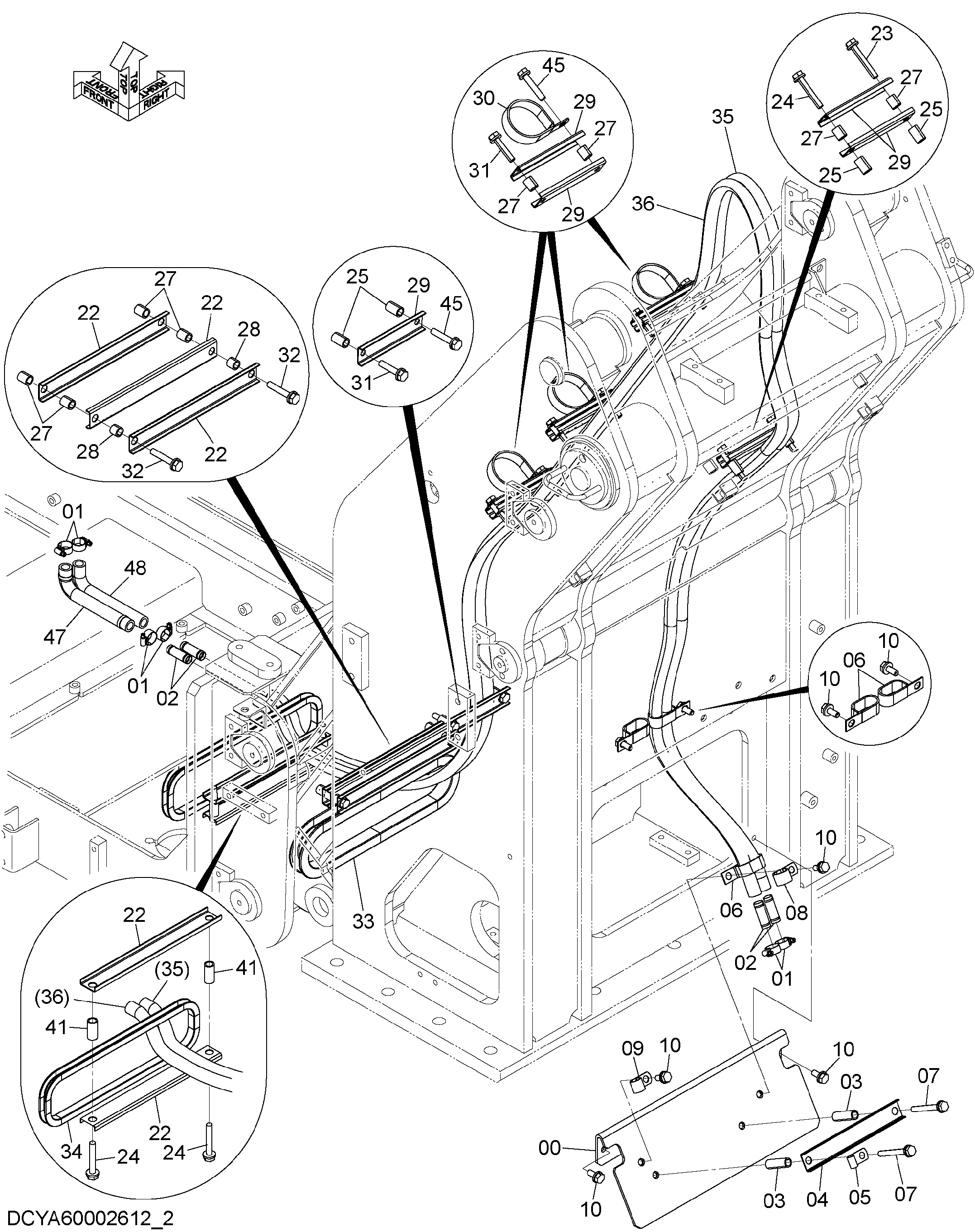

Пилотные гидролинии (3)(тяга тип хигх-моунт кабина) — HITACHI ZX400W-3
Заводская схема «Пилотные гидролинии (3)(тяга тип хигх-моунт кабина)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40002301 | Кронштейн | 1 |
| 01 | 4514699 | Хомут шланга | 6 |
| 02 | 4347396 | Соединение трубка | 4 |
| 03 | 4437983 | Проставка | 2 |
| 04 | 4465377 | Хомут шланга | 1 |
| 05 | 4190272 | Зажим | 1 |
| 06 | 4192034 | Зажим | 3 |
| 07 | J271090 | Болт с шайбой | 2 |
| 07A | J901090 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4190263 | Зажим | 1 |
| 09 | 4190274 | Зажим | 1 |
| 10 | J271025 | Болт с шайбой | 6 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 22 | 4341877 | Хомут шланга | 5 |
| 23 | J271070 | Болт с шайбой | 1 |
| 23A | J901070 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271065 | Болт с шайбой | 3 |
| 24A | J901065 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | YA00003600 | Проставка | 4 |
| 27 | YA00003677 | Проставка | 12 |
| 28 | YA00003599 | Проставка | 2 |
| 29 | 4342692 | Хомут шланга | 9 |
| 30 | 4204136 | Зажим | 3 |
| 31 | J271050 | Болт с шайбой | 4 |
| 31A | J901050 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J271060 | Болт с шайбой | 2 |
| 32A | J901060 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4718091 | Амортизатор | 1 |
| 34 | 4718092 | Амортизатор | 1 |
| 35 | YA60002493 | Водяной шланг | 1 |
| 36 | YA60002492 | Водяной шланг | 1 |
| 41 | YA00003678 | Проставка | 2 |
| 45 | J271055 | Болт с шайбой | 4 |
| 45A | J901055 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 4366623 | Водяной шланг | 1 |
| 48 | 4344638 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
