Лифтингмагнет крышка (2) — HITACHI ZX400W-3

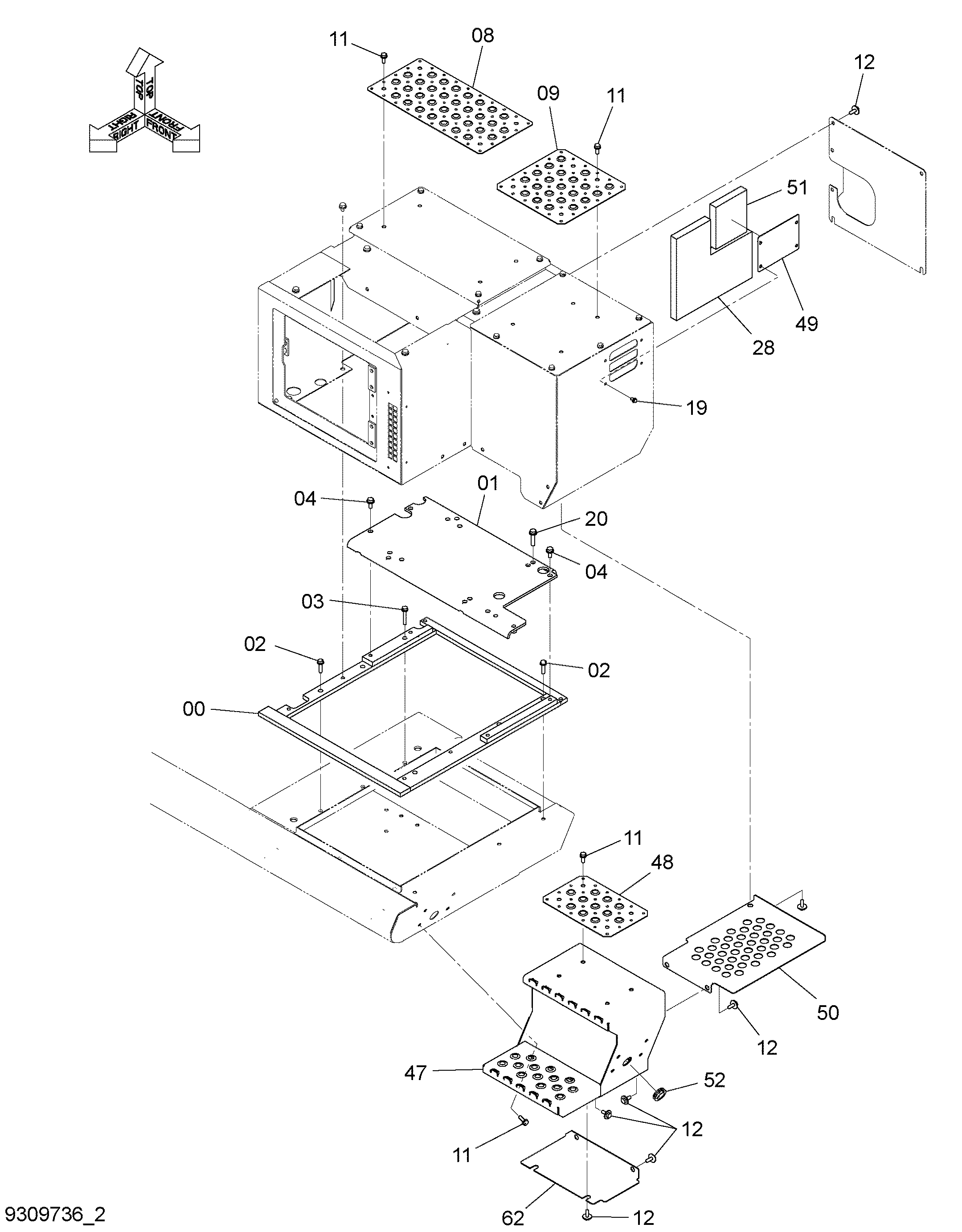

Заводская схема «Лифтингмагнет крышка (2)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052013 | Базовый | 1 |
| 01 | 8107836 | Кронштейн | 1 |
| 02 | J271045 | Болт с шайбой | 5 |
| 02A | J901045 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271065 | Болт с шайбой | 1 |
| 03A | J901065 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271230 | Болт с шайбой | 4 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 08 | 3109435 | Крышка | 1 |
| 09 | 3109394 | Крышка | 1 |
| 11 | J271030 | Болт с шайбой | 16 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281030 | Болт с шайбой | 18 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 19 | J260816 | Болт с шайбой | 4 |
| 19A | J900816 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | J271255 | Болт с шайбой | 4 |
| 20A | J901255 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 28 | 4668416 | Резиновая прокладка | 1 |
| 47 | 6027966 | Короб | 1 |
| 48 | 3118391 | Крышка | 1 |
| 49 | 9771465 | Кронштейн | 1 |
| 50 | 8120865 | Крышка | 1 |
| 51 | 4704882 | Резиновая прокладка | 1 |
| 52 | 4312368 | Резиновая втулка | 1 |
| 62 | 3118242 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
