Правый инструмент короб — HITACHI ZX400W-3

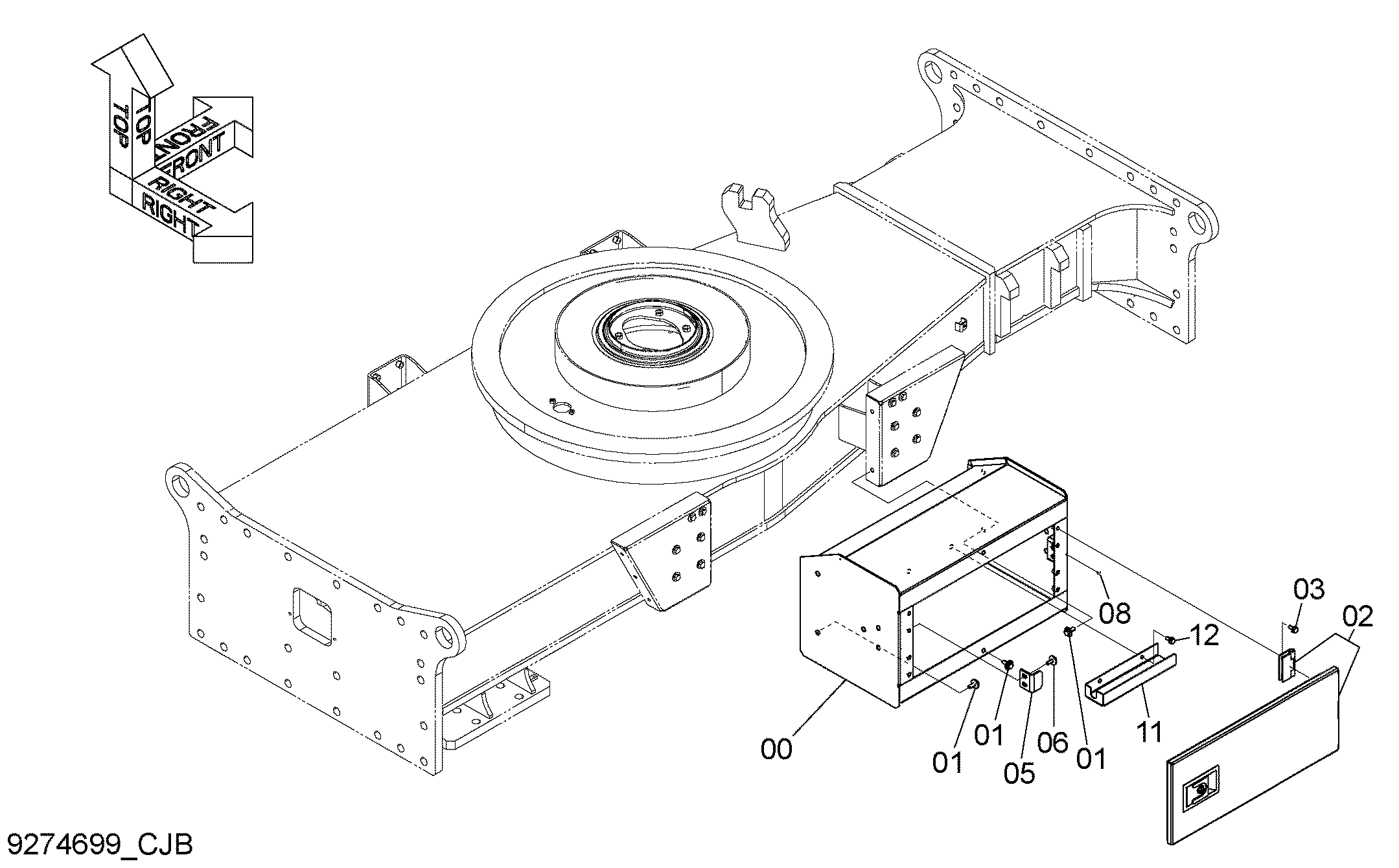

Заводская схема «Правый инструмент короб» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025362 | Ящик для инструментов | 1 |
| 01 | J281230 | Болт с шайбой | 6 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | 7051726 | Крышка | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4667560 | Ограничитель | 1 |
| 06 | J281030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 4293335 | Ограничитель | 1 |
| 11 | 3099214 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
