Аутригер трубопроводы (2)(водило) — HITACHI ZX400W-3

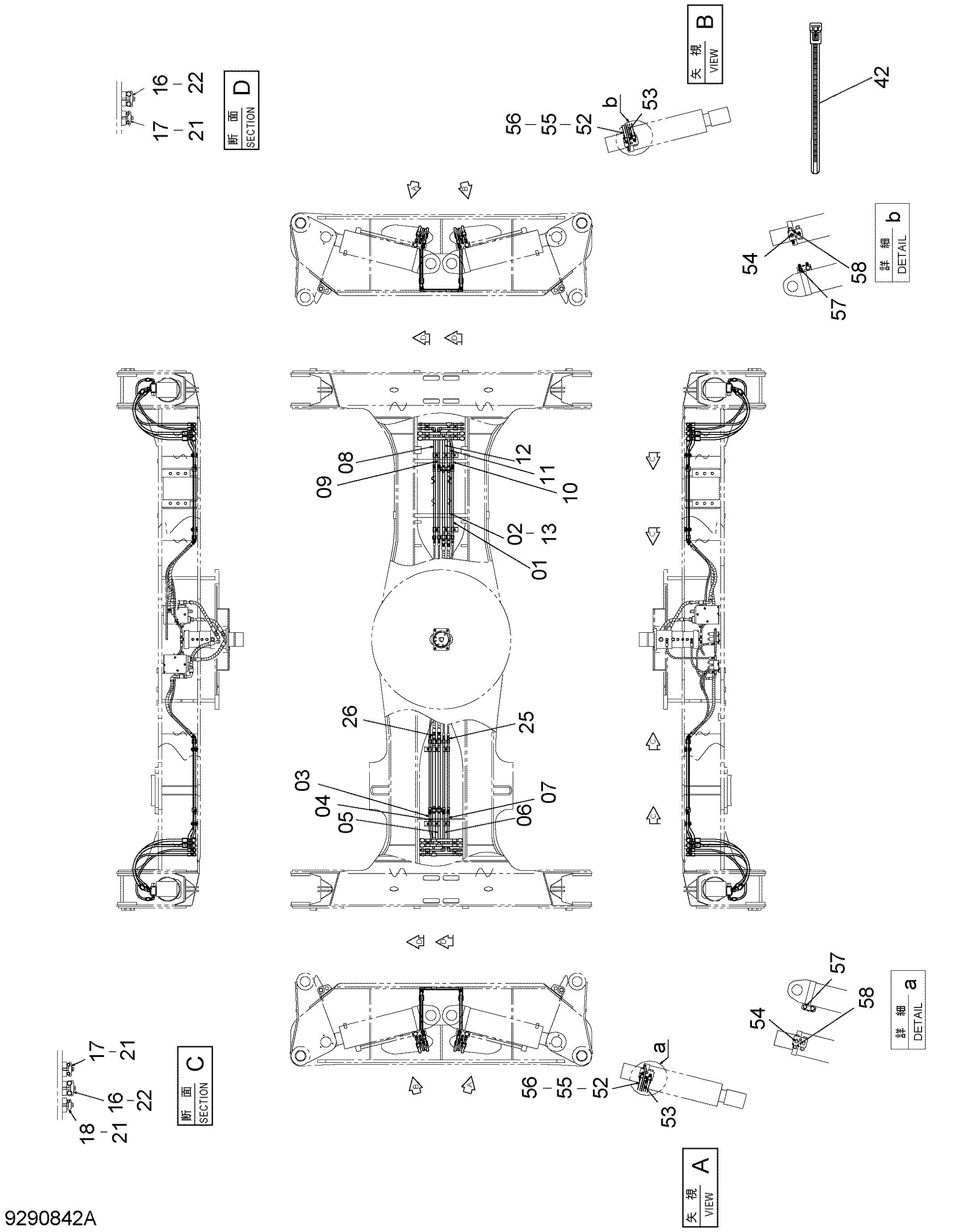

Заводская схема «Аутригер трубопроводы (2)(водило)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9769491 | Трубка | 6 |
| 02 | 9769492 | Трубка | 4 |
| 03 | 8113470 | Трубка | 1 |
| 04 | 8113471 | Трубка | 1 |
| 05 | 8113472 | Трубка | 1 |
| 06 | 8113473 | Трубка | 1 |
| 07 | 8113474 | Трубка | 1 |
| 08 | 8113475 | Трубка | 1 |
| 09 | 8113476 | Трубка | 1 |
| 10 | 8113477 | Трубка | 1 |
| 11 | 8113478 | Трубка | 1 |
| 12 | 8113479 | Трубка | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 4 |
| 16 | 4189859 | Хомут трубки | 8 |
| 17 | 4189858 | Хомут трубки | 8 |
| 18 | 4190124 | Хомут трубки | 4 |
| 21 | J271250 | Болт с шайбой | 12 |
| 21A | J901250 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J271260 | Болт с шайбой | 8 |
| 22A | J901260 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 25 | A852233 | Угловой штуцер | 6 |
| 26 | A853266 | Угловой штуцер | 4 |
| 42 | 4055312 | Ленточный зажим | 12 |
| 52 | 4703583 | Шланг | 8 |
| 53 | 4703559 | Шланг | 8 |
| 54 | 4200655 | Адаптер | 8 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4138938 | Уплотнительное кольцо | 8 |
| 56 | 4187308 | Уплотнительное кольцо | 8 |
| 57 | A852323 | Угловой штуцер | 4 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852223 | Угловой штуцер | 4 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
