Гидролинии рабочего оборудования (рукоять) — HITACHI ZX400W-3

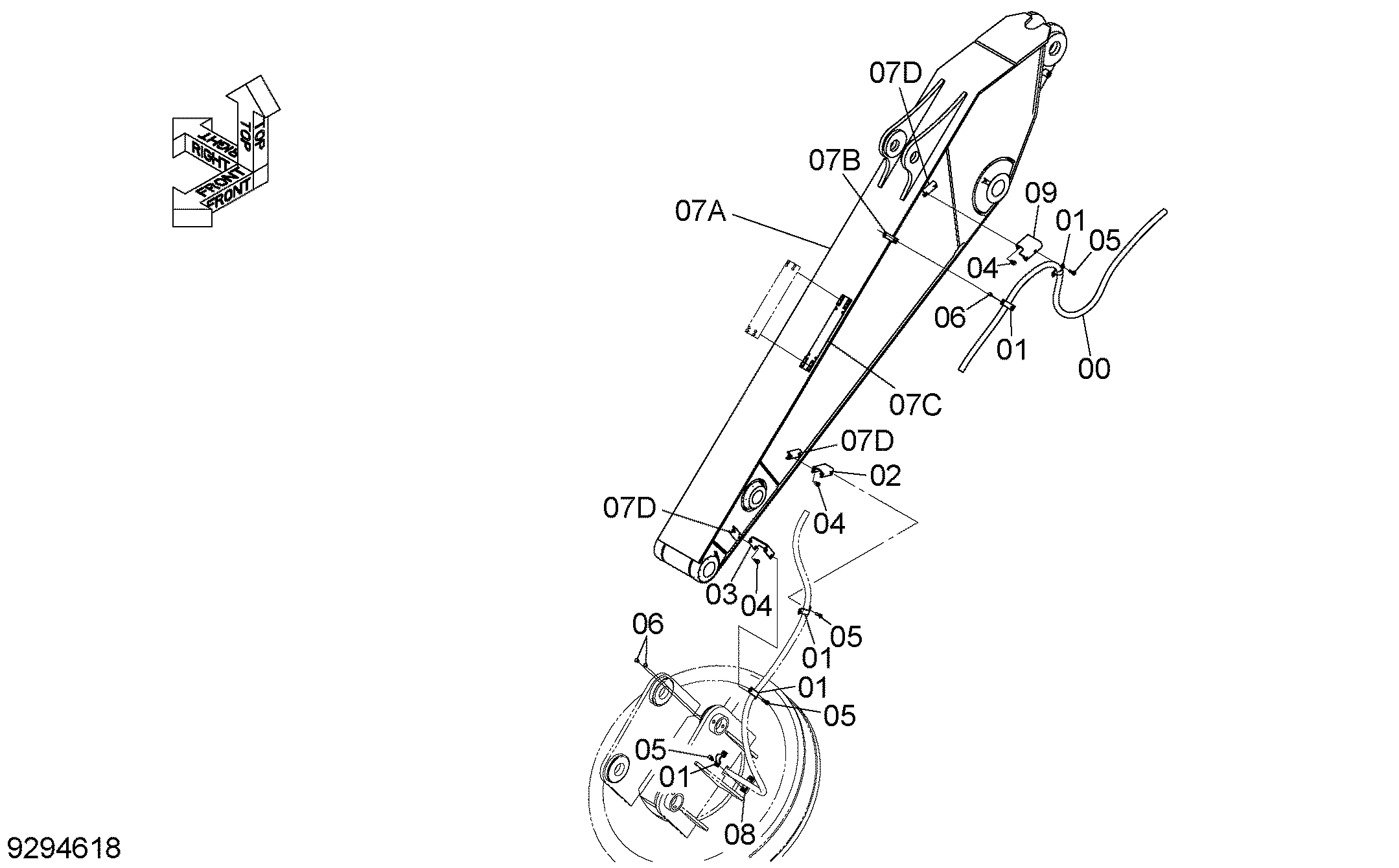

Заводская схема «Гидролинии рабочего оборудования (рукоять)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4666050 | Шланг | 1 |
| 01 | 4035463 | Хомут трубки | 5 |
| 02 | 9742706 | Кронштейн | 1 |
| 03 | 9729899 | Кронштейн | 1 |
| 04 | J271230 | Болт с шайбой | 6 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4609017 | Болт с шайбой | 8 |
| 06 | 4665514 | Болт с шайбой | 4 |
| 07A | 5009410 | Стрела | 1 |
| 07B | 4198013 | Седло винта | 1 |
| 07C | 9766959 | Кронштейн | 1 |
| 07D | 9739309 | Седло винта | 3 |
| 08 | 4683589 | Пластина | 1 |
| 09 | 9767584 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
