Тормоз трубопроводы (водило) — HITACHI ZX400W-3

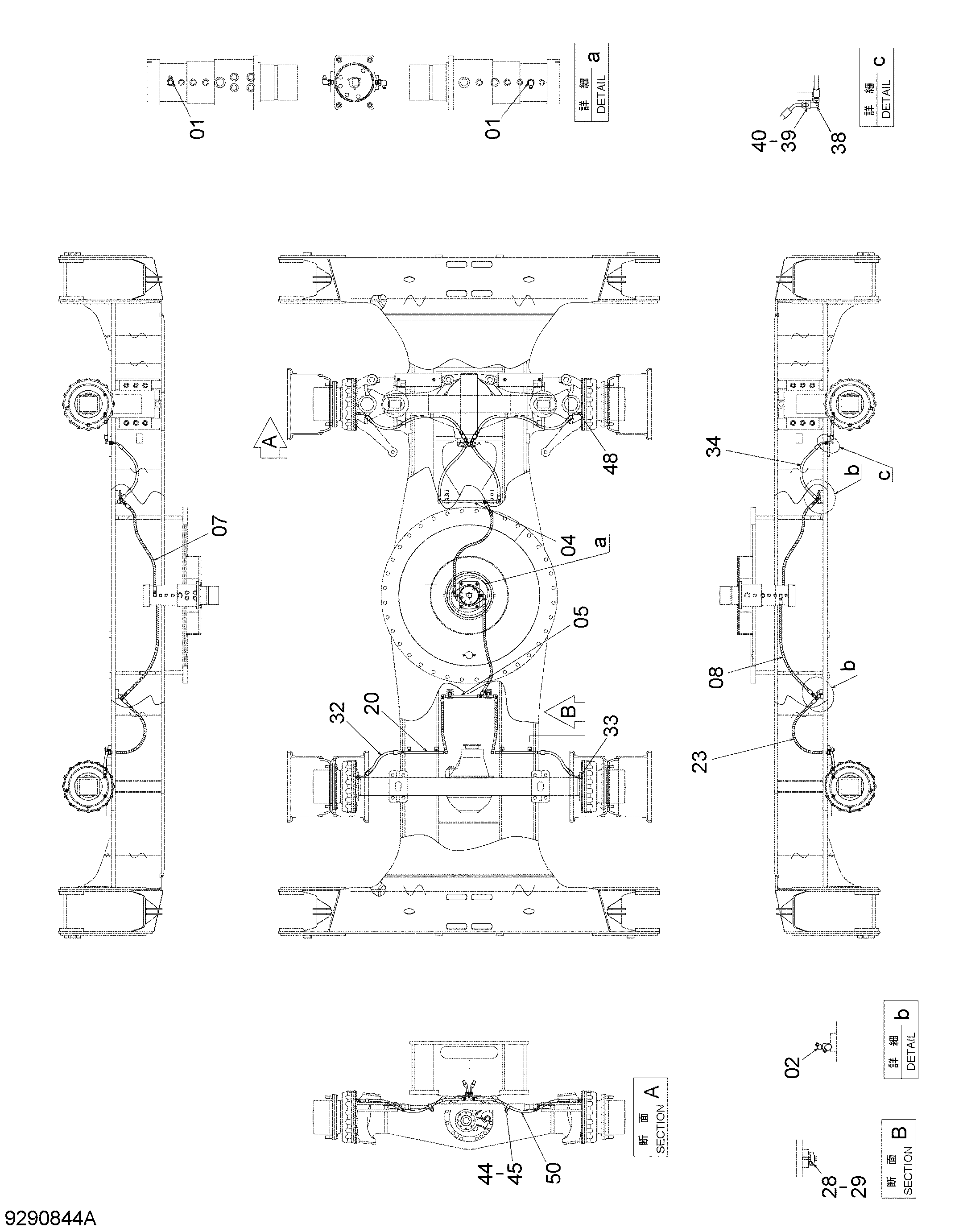

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852233 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9769494 | Трубка | 1 |
| 05 | 9769493 | Трубка | 1 |
| 07 | 9249608 | Шланг в сборе | 1 |
| 07A | 4305230 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 08 | 9290348 | Шланг в сборе | 1 |
| 08A | 4305229 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 2 |
| 20 | 9769498 | Трубка | 2 |
| 23 | 9290347 | Шланг в сборе | 2 |
| 23A | 4305227 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 2 |
| 28 | 4190124 | Хомут трубки | 8 |
| 29 | J271250 | Болт с шайбой | 8 |
| 29A | J901250 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 32 | 4697474 | Шланг | 2 |
| 33 | 4701131 | Адаптер | 2 |
| 34 | 4614048 | Шланг | 2 |
| 38 | 4285863 | Угловой штуцер | 2 |
| 39 | 4202531 | Гайка | 2 |
| 40 | A590914 | Пружинная шайба | 2 |
| 44 | J271016 | Болт с шайбой | 2 |
| 44A | J901016 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 4190263 | Зажим | 2 |
| 48 | 4703479 | Угловой штуцер | 2 |
| 50 | 4700077 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
