Пилотные гидролинии (I) — HITACHI ZX400W-3

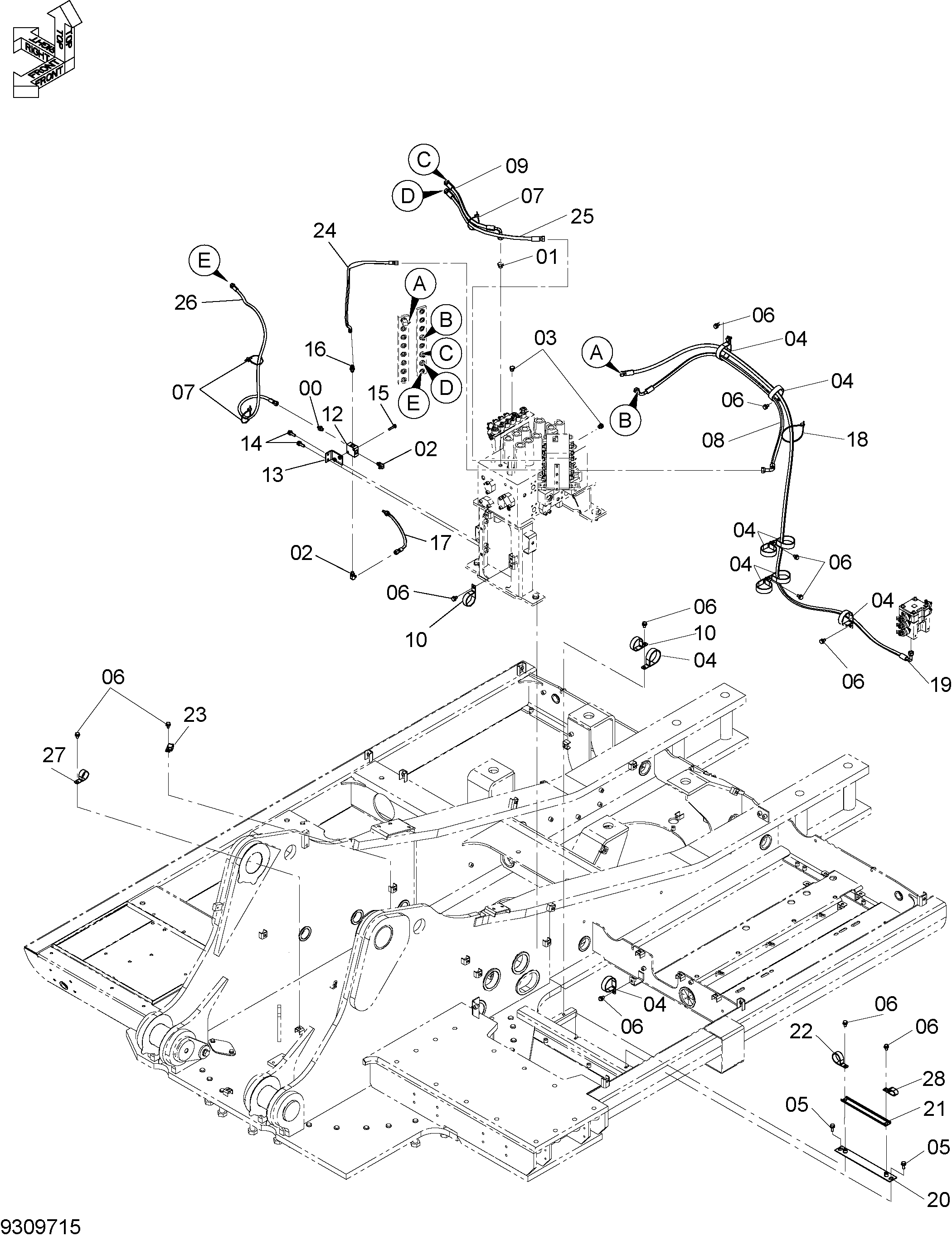

Заводская схема «Пилотные гидролинии (I)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A885002 | Пробка | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4204136 | Зажим | 9 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271020 | Болт с шайбой | 12 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4055312 | Ленточный зажим | 3 |
| 08 | 4445799 | Пластиковый шланг | 1 |
| 09 | 4628891 | Пластиковый шланг | 1 |
| 10 | 4193816 | Зажим | 2 |
| 12 | 4411001 | Челночный клапан | 1 |
| 13 | 9764485 | Кронштейн | 1 |
| 14 | J271035 | Болт с шайбой | 2 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J260840 | Болт с шайбой | 2 |
| 15A | J900840 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | A852222 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4659951 | Шланг | 1 |
| 18 | 4121859 | Ленточный зажим | 1 |
| 19 | 4708120 | Шланг | 1 |
| 20 | 9765409 | Кронштейн | 1 |
| 21 | 4341877 | Хомут шланга | 1 |
| 22 | 4190265 | Зажим | 1 |
| 23 | 4190282 | Зажим | 1 |
| 24 | 4656052 | Шланг | 1 |
| 25 | 4484593 | Шланг | 1 |
| 26 | 4605046 | Шланг | 1 |
| 27 | 4190291 | Зажим | 1 |
| 28 | 4190266 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
