Лифтингмагнет крышка (2) — HITACHI ZX400W-3

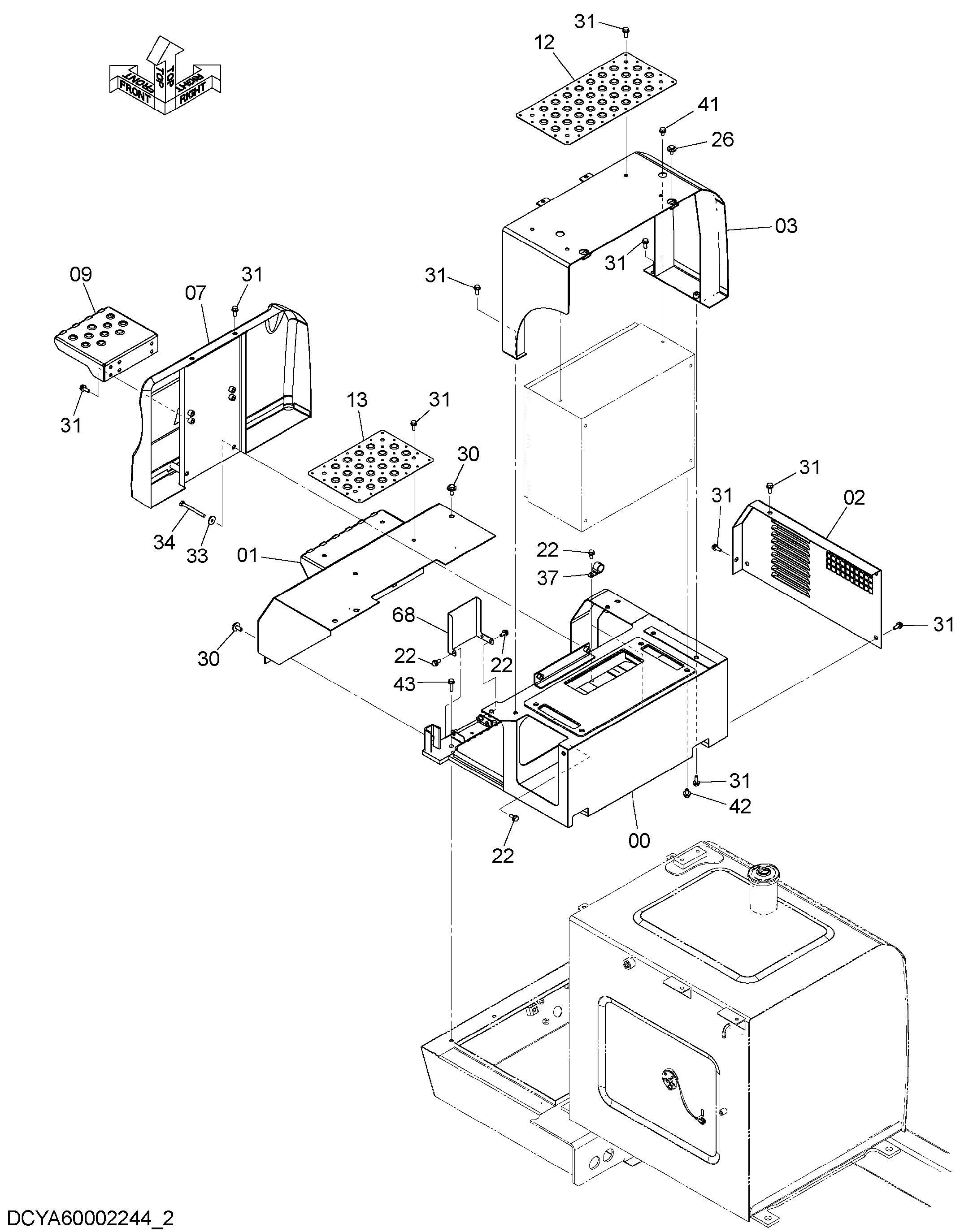

Заводская схема «Лифтингмагнет крышка (2)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001371 | Крышка | 1 |
| 01 | YA40001372 | Крышка | 1 |
| 02 | YA00001939 | Крышка | 1 |
| 03 | YA40001373 | Крышка | 1 |
| 07 | 7059517 | Крышка | 1 |
| 09 | 7049994 | Ступень | 1 |
| 12 | 3109435 | Крышка | 1 |
| 13 | YA00001940 | Крышка | 1 |
| 22 | J271025 | Болт с шайбой | 6 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 26 | J281025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 30 | J281230 | Болт с шайбой | 4 |
| 30A | J901230 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 31 | J271030 | Болт с шайбой | 22 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | J217083 | Шайба | 2 |
| 34 | J901002 | Болт | 2 |
| 37 | 4192035 | Зажим | 2 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J271220 | Болт с шайбой | 4 |
| 42A | J901220 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | J271040 | Болт с шайбой | 6 |
| 43A | J901040 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 68 | YA00004937 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
