Пилотные гидролинии (K) — HITACHI ZX400W-3

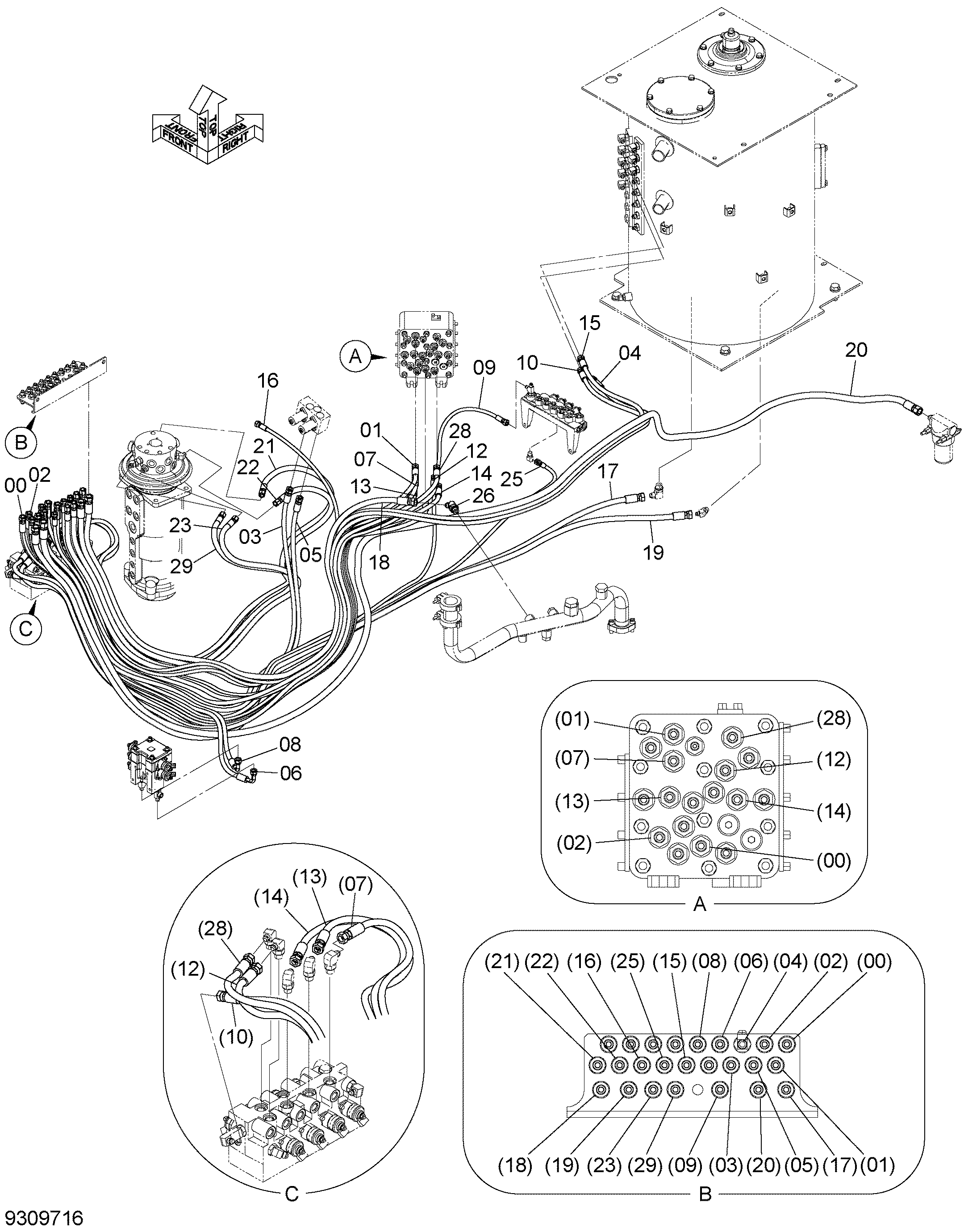

Заводская схема «Пилотные гидролинии (K)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4708121 | Шланг (левый) | 1 |
| 01 | 4708122 | Шланг (C) | 1 |
| 02 | 4708123 | Шланг (K) | 1 |
| 03 | 4708124 | Шланг (F) | 1 |
| 04 | 4708125 | Шланг (T4) | 1 |
| 05 | 4708126 | Шланг (E) | 1 |
| 06 | 4708127 | Шланг (A3) | 1 |
| 07 | 4708128 | Шланг (D) | 1 |
| 08 | 4708129 | Шланг (PT) | 1 |
| 09 | 4708130 | Шланг (DN) | 1 |
| 10 | 4708131 | Шланг (O/T) | 1 |
| 12 | 4708133 | Шланг (B) | 1 |
| 13 | 4708134 | Шланг (H) | 1 |
| 14 | 4708135 | Шланг (G) | 1 |
| 15 | 4708136 | Шланг (O/T) | 1 |
| 16 | 4708137 | Шланг (PH) | 1 |
| 17 | 4708138 | Шланг (ST) | 1 |
| 18 | 4708139 | Шланг (N) | 1 |
| 19 | 4708140 | Шланг (BT) | 1 |
| 20 | 4708141 | Шланг (SP) | 1 |
| 21 | 4708142 | Шланг (BA) | 1 |
| 22 | 4708143 | Шланг (BB) | 1 |
| 23 | 4708144 | Шланг (SL) | 1 |
| 25 | 4708146 | Шланг (PP) | 1 |
| 26 | A852244 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4720157 | Шланг (A) | 1 |
| 29 | 4720156 | Шланг (SR) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
