Рычаг блокировки — HITACHI ZX400W-3

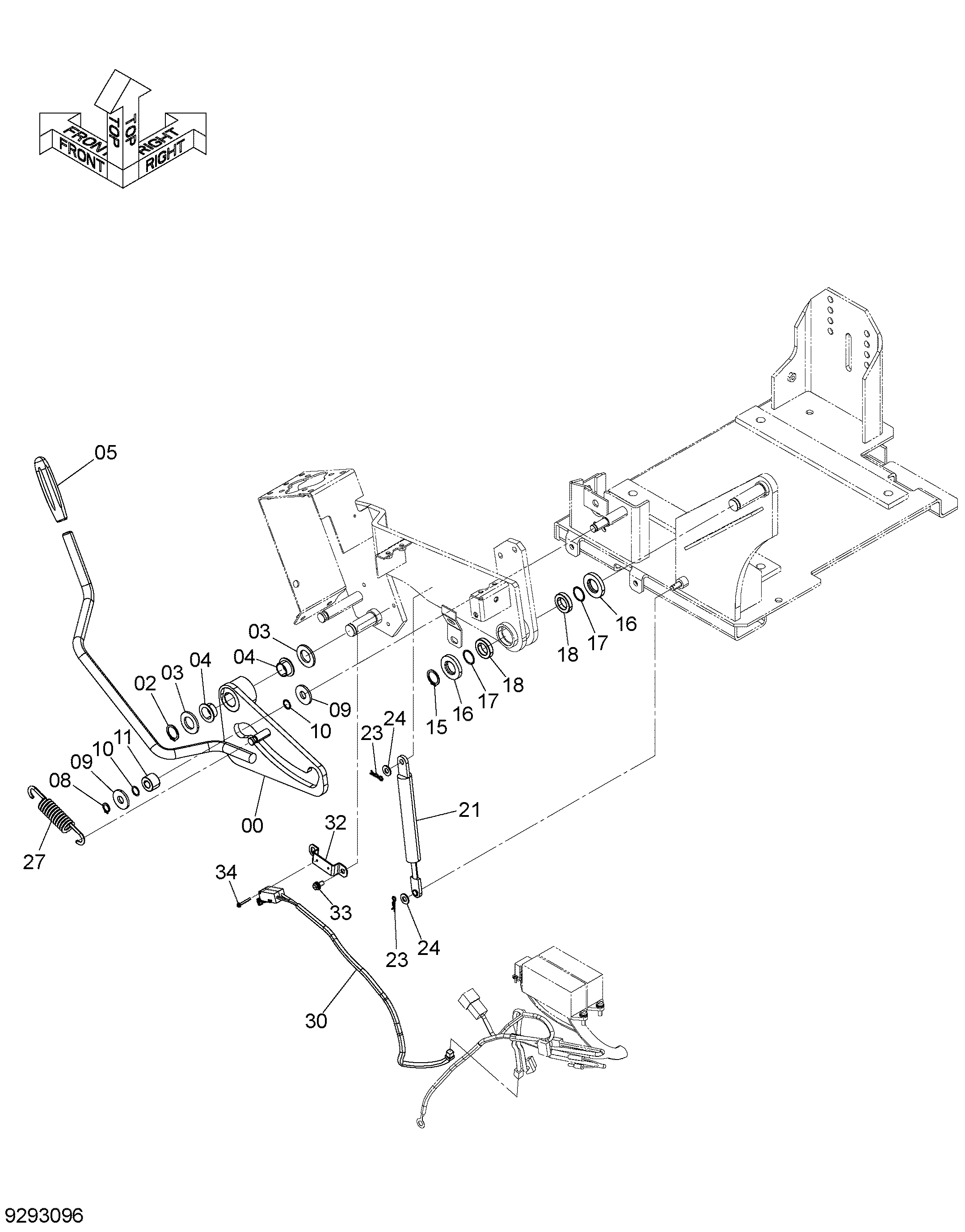

Заводская схема «Рычаг блокировки» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051640 | Рычаг блокировка | 1 |
| 02 | 959500 | Стопорное кольцо | 1 |
| 03 | A590120 | Плоская шайба | 2 |
| 04 | 4451809 | Втулка | 2 |
| 05 | 3110028 | Рукоятка блокировка | 1 |
| 08 | 991336 | Стопорное кольцо | 1 |
| 09 | 449490 | Плоская шайба | 2 |
| 10 | 4649330 | Регулировочная шайба | 2 |
| 11 | 4658963 | Игольчатый подшипник | 1 |
| 15 | 959500 | Стопорное кольцо | 1 |
| 16 | J222020 | Шайба | 2 |
| 17 | 4649331 | Регулировочная шайба | 2 |
| 18 | 4649723 | Шариковый подшипник | 2 |
| 21 | 4650529 | Стойка | 1 |
| 23 | 4022697 | Стопорный палец | 2 |
| 24 | A590108 | Плоская шайба | 2 |
| 27 | 4642046 | Пружина | 1 |
| 30 | 4666555 | Выключатель | 1 |
| 32 | 4643917 | Кронштейн | 1 |
| 33 | J460614 | Винт с шайбой | 2 |
| 34 | J460325 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
