Пилотные гидролинии (C) — HITACHI ZX400W-3

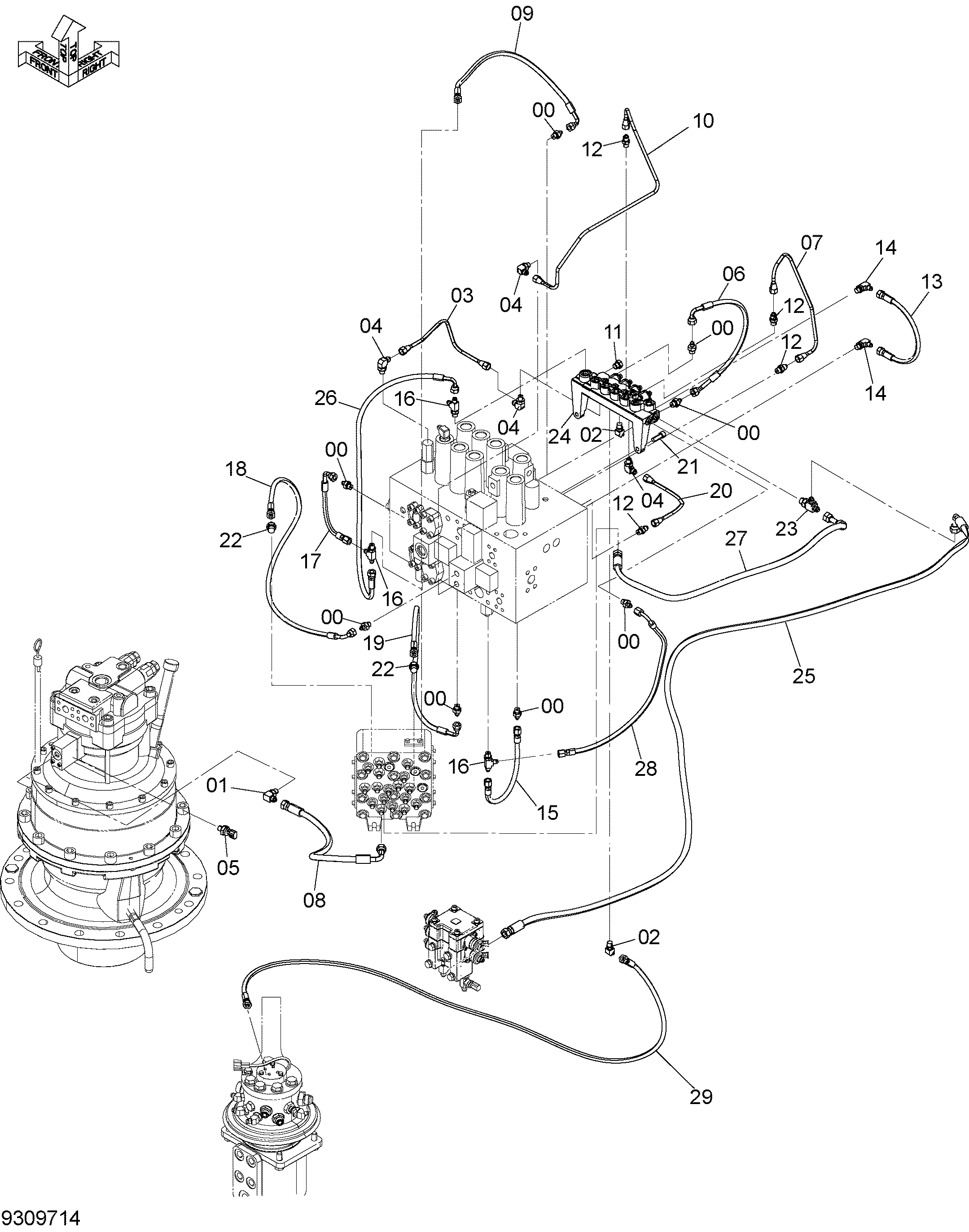

Заводская схема «Пилотные гидролинии (C)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 8 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852222 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4625320 | Трубка | 1 |
| 04 | 4293950 | Угловой штуцер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4436535 | Датчик давления | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4656806 | Шланг | 1 |
| 07 | 4639989 | Трубка | 1 |
| 08 | 4657030 | Шланг | 1 |
| 09 | 4656044 | Шланг | 1 |
| 10 | 3103186 | Трубка | 1 |
| 11 | A885002 | Пробка | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4255304 | Штуцер трубки | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4452733 | Шланг | 1 |
| 14 | A852322 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4643812 | Шланг | 1 |
| 16 | A852422 | Тройник | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4608947 | Шланг | 1 |
| 18 | 4656045 | Шланг | 1 |
| 19 | 4665171 | Шланг | 1 |
| 20 | 4625323 | Трубка | 1 |
| 21 | J781030 | Болт с внутренним шестигранником | 2 |
| 22 | A852132 | Адаптер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852433 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 9246518 | Электромагнитный клапан | 1 |
| 25 | 4640713 | Шланг | 1 |
| 26 | 4656049 | Шланг | 1 |
| 27 | 4663259 | Шланг | 1 |
| 28 | 4672152 | Шланг | 1 |
| 29 | 4671532 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
