Вспомогательный трубопроводы — HITACHI ZX400W-3

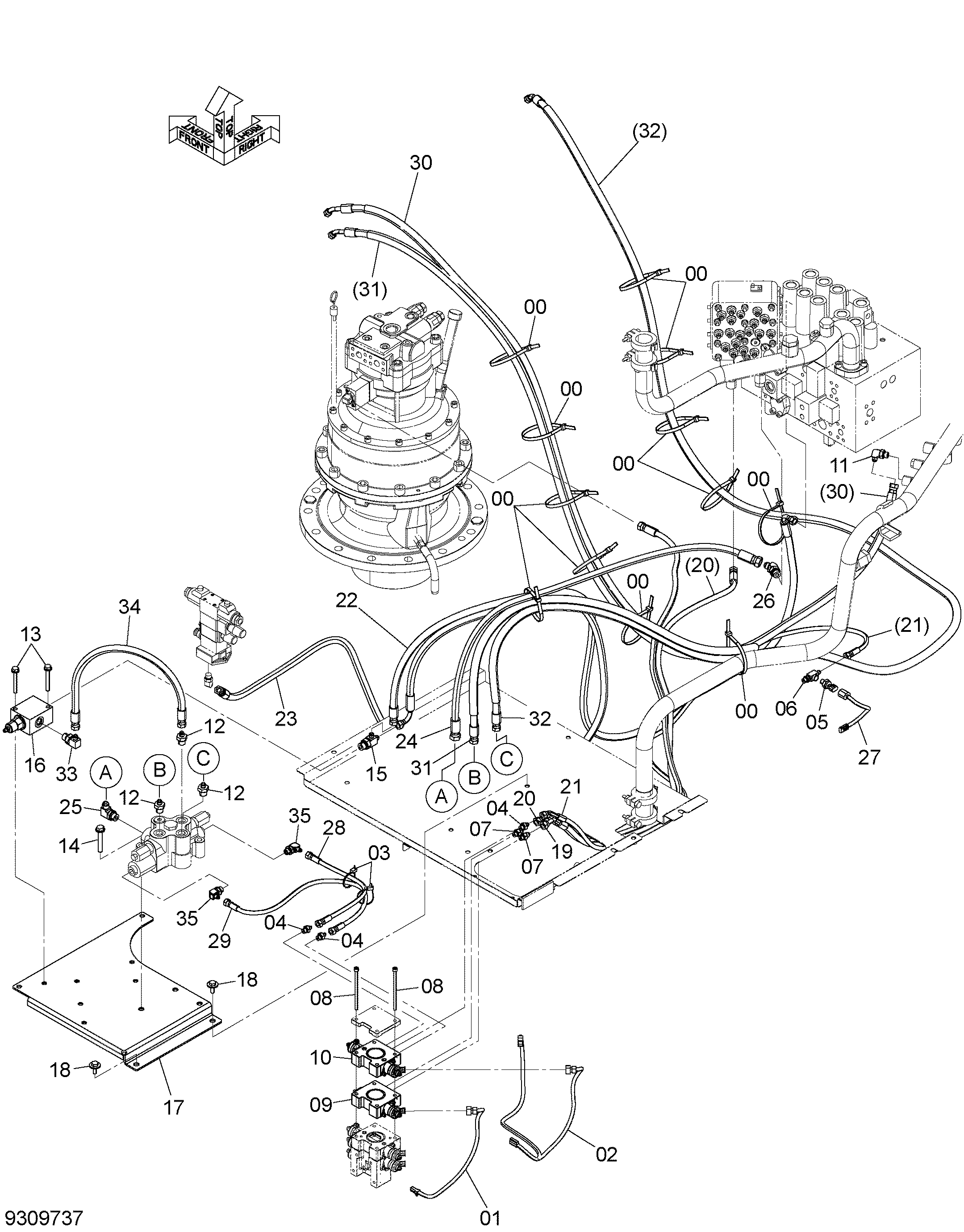

Заводская схема «Вспомогательный трубопроводы» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4121859 | Ленточный зажим | 12 |
| 01 | 4663664 | Жгут проводов | 1 |
| 02 | 4663669 | Жгут проводов | 1 |
| 03 | 4055312 | Ленточный зажим | 2 |
| 04 | A852122 | Адаптер | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4436535 | Датчик давления | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4364784 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852123 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | J780808 | Болт с внутренним шестигранником | 4 |
| 09 | 9276201 | Электромагнитный клапан | 1 |
| 10 | 9276202 | Электромагнитный клапан | 1 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852143 | Адаптер | 3 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | J271080 | Болт с шайбой | 2 |
| 13A | J901080 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271280 | Болт с шайбой | 3 |
| 14A | J901280 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | A852443 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4601969 | Клапан регулировочный | 1 |
| 17 | 7058275 | Кронштейн | 1 |
| 18 | J281030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 19 | 4709154 | Шланг | 1 |
| 20 | 4709155 | Шланг | 1 |
| 21 | 4709156 | Шланг | 1 |
| 22 | 4709157 | Шланг | 1 |
| 23 | 4709158 | Шланг | 1 |
| 24 | 4709159 | Шланг | 1 |
| 25 | A852344 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A852244 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4660187 | Жгут проводов | 1 |
| 28 | 4709160 | Шланг | 1 |
| 29 | 4709161 | Шланг | 1 |
| 30 | 9263856 | Шланг в сборе | 1 |
| 30A | 4648710 | Шланг | 1 |
| 30B | 4327315 | Защитный кожух | 5 |
| 31 | 9315937 | Шланг в сборе | 1 |
| 31A | 4709162 | Шланг | 1 |
| 31B | 4327315 | Защитный кожух | 6 |
| 32 | 9315147 | Шланг в сборе | 1 |
| 32A | 4709163 | Шланг | 1 |
| 32B | 4327315 | Защитный кожух | 8 |
| 33 | A852343 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4708157 | Шланг | 1 |
| 35 | A852332 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
