Лифтингмагнет крышка (3) — HITACHI ZX400W-3

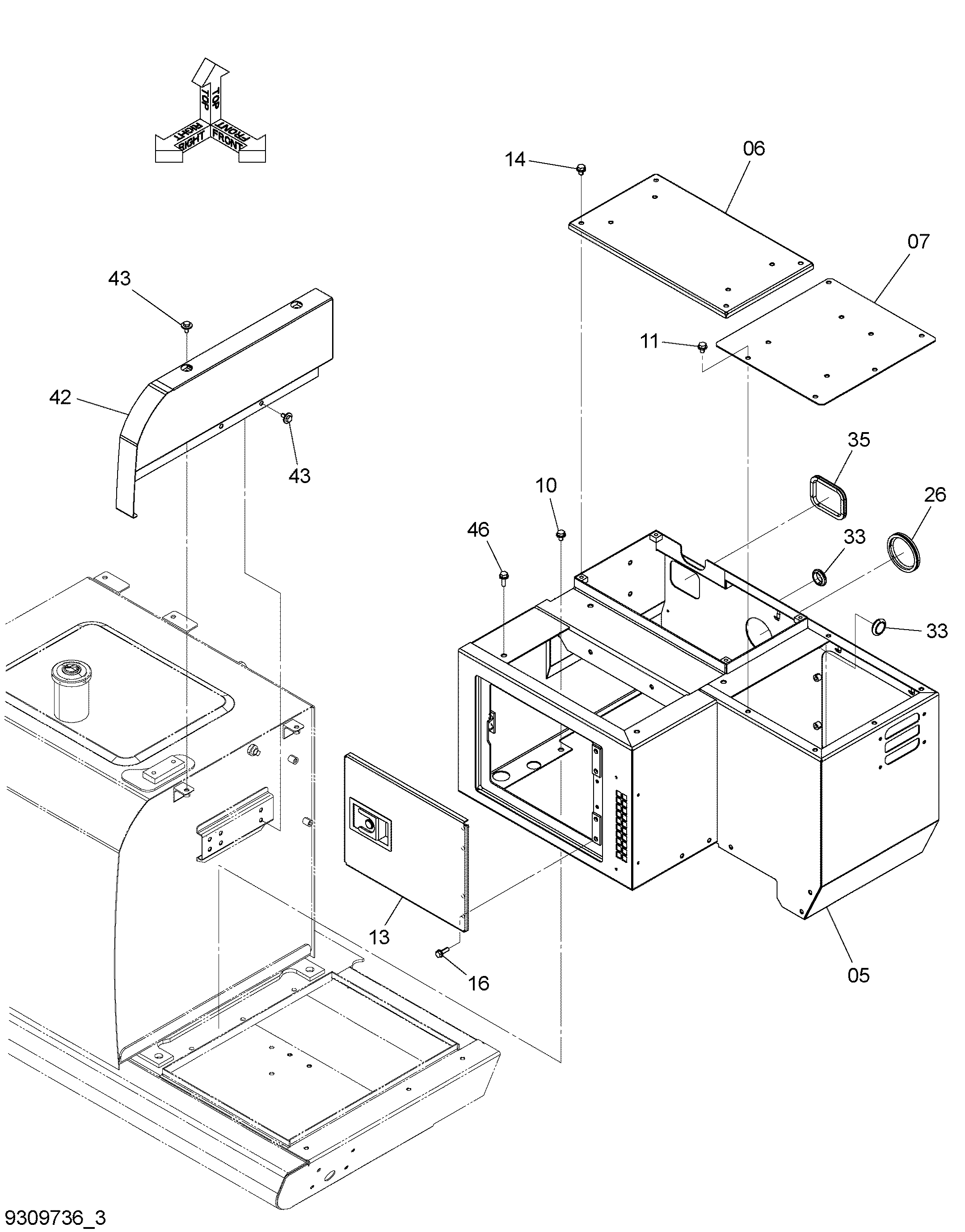

Заводская схема «Лифтингмагнет крышка (3)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 5011170 | Крышка | 1 |
| 06 | 8107837 | Крышка | 1 |
| 07 | 8107838 | Крышка | 1 |
| 10 | J271220 | Болт с шайбой | 6 |
| 10A | J901220 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271030 | Болт с шайбой | 9 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 7051908 | Дверь | 1 |
| 16 | J271035 | Болт с шайбой | 4 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 26 | 4093813 | Резиновая втулка | 1 |
| 33 | 4276215 | Резиновая втулка | 2 |
| 34 | 8109020 | Крышка | 1 |
| 35 | 4669339 | Уплотнительная окантовка | 1 |
| 42 | 7053183 | Крышка | 1 |
| 43 | J281025 | Болт с шайбой | 4 |
| 43A | J901025 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 46 | J271235 | Болт с шайбой | 4 |
| 46A | J901235 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
