Аутригер — HITACHI ZX400W-3

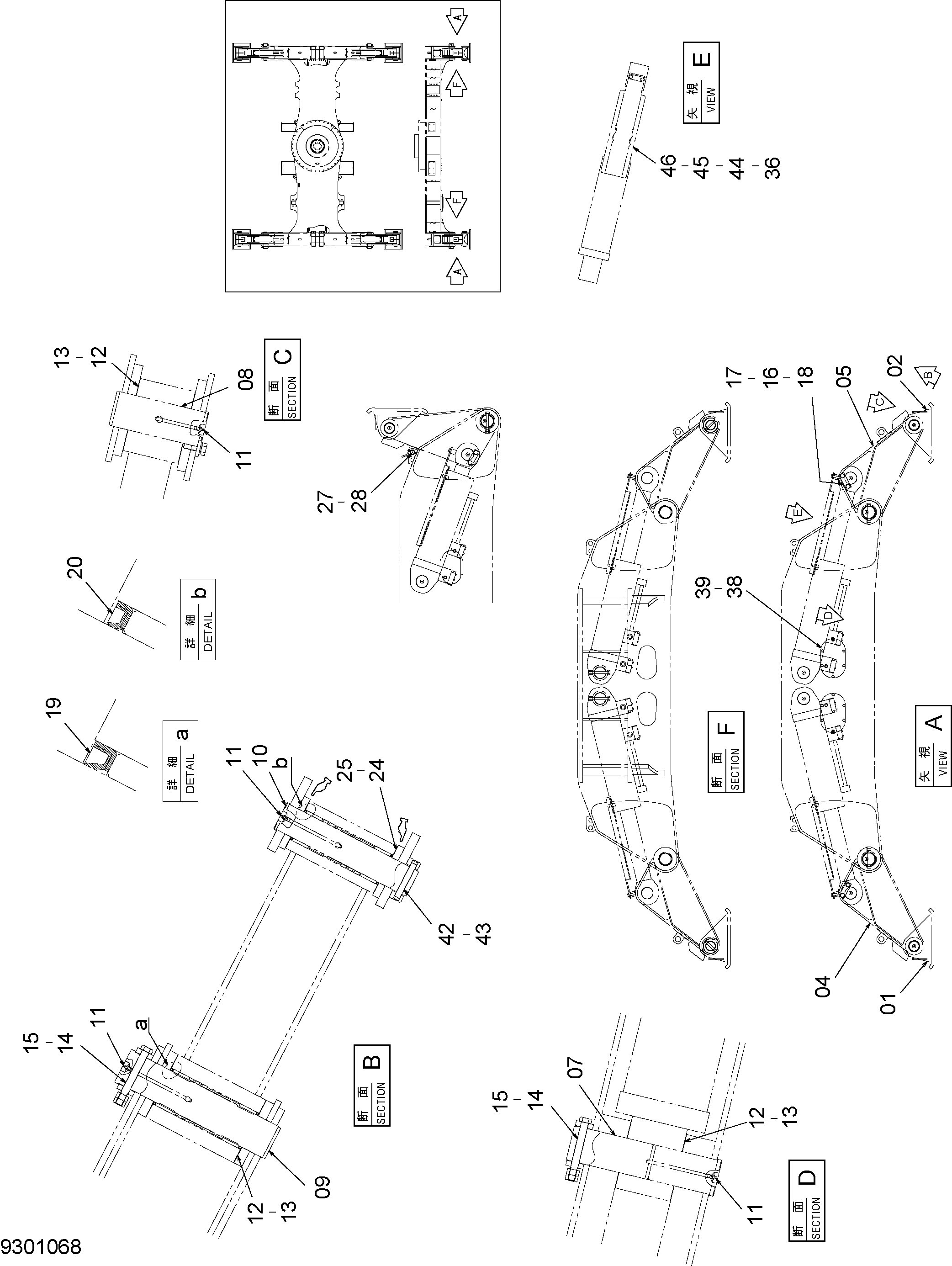

Заводская схема «Аутригер» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8117089 | Поплавок | 2 |
| 02 | 8117090 | Поплавок | 2 |
| 04 | 8117125 | Тяга | 2 |
| 05 | 8117088 | Тяга | 2 |
| 07 | 3115793 | Палец | 4 |
| 08 | 3115792 | Палец | 4 |
| 09 | 3115794 | Палец | 4 |
| 10 | 3115760 | Палец | 4 |
| 11 | J75481 | Пресс-маслёнка | 16 |
| 12 | 4361813 | Упорная пластина | 30 |
| 13 | 4361814 | Упорная пластина | 24 |
| 14 | 4435127 | Стопорный палец | 12 |
| 15 | J950020 | Гайка | 24 |
| 16 | A590120 | Плоская шайба | 8 |
| 17 | J922050 | Болт | 8 |
| 18 | X4248 | Стопорная пластина | 4 |
| 19 | 4074008 | Пылезащитное уплотнение | 8 |
| 20 | 4067902 | Пылезащитное уплотнение | 8 |
| 24 | 4366691 | Упорная пластина | 8 |
| 25 | 4367409 | Упорная пластина | 8 |
| 27 | 487041 | Стопорный палец | 4 |
| 28 | 9726346 | Стопорный палец | 4 |
| 36 | A590116 | Плоская шайба | 8 |
| 38 | 4698314 | Крышка | 4 |
| 39 | J271020 | Болт с шайбой | 24 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 4454561 | Кольцо | 4 |
| 43 | 4454560 | Палец | 4 |
| 44 | J901680 | Болт | 8 |
| 45 | 4708174 | Проставка | 4 |
| 46 | 3117772 | Крышка гидроцилиндр. | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
