Колумн выключатель короб (рычаг) — HITACHI ZX400W-3

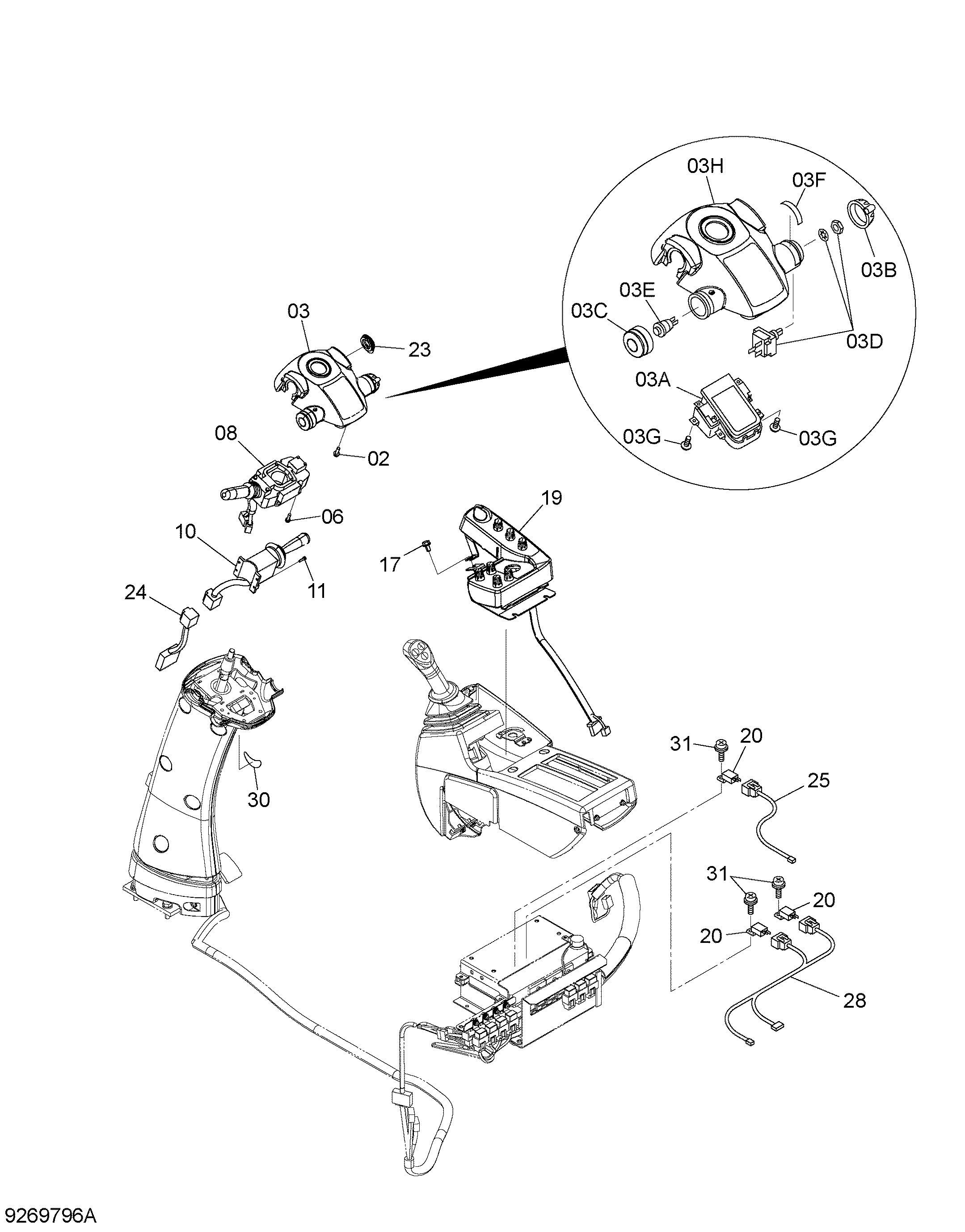

Заводская схема «Колумн выключатель короб (рычаг)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J460620 | Винт с шайбой | 4 |
| 03 | 4688590 | Монитор | 1 |
| 03A | 4687466 | Измеритель | 1 |
| 03B | 4687468 | Ручка | 1 |
| 03C | 4686294 | Ручка | 1 |
| 03D | 4686295 | Выключатель | 1 |
| 03E | 4687480 | Выключатель | 1 |
| 03F | 4683915 | Информационная табличка | 1 |
| 03G | 4687484 | Винт | 4 |
| 03H | 4683870 | Корпус | 1 |
| 06 | J460520 | Винт с шайбой | 4 |
| 08 | 4663674 | Выключатель | 1 |
| 10 | 4411058 | Выключатель | 1 |
| 11 | J450416 | Винт с шайбой | 4 |
| 17 | J260816 | Болт с шайбой | 2 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 4655874 | Выключатель | 1 |
| 20 | 4414207 | Реле | 3 |
| 23 | 3109529 | Резиновая втулка | 1 |
| 24 | 4670459 | Жгут проводов | 1 |
| 25 | 4657780 | Жгут проводов | 1 |
| 28 | 3113110 | Жгут проводов | 1 |
| 30 | 4681383 | Информационная табличка | 1 |
| 31 | J460616 | Винт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
