Гидроцилиндр трубопроводы — HITACHI ZX400W-3

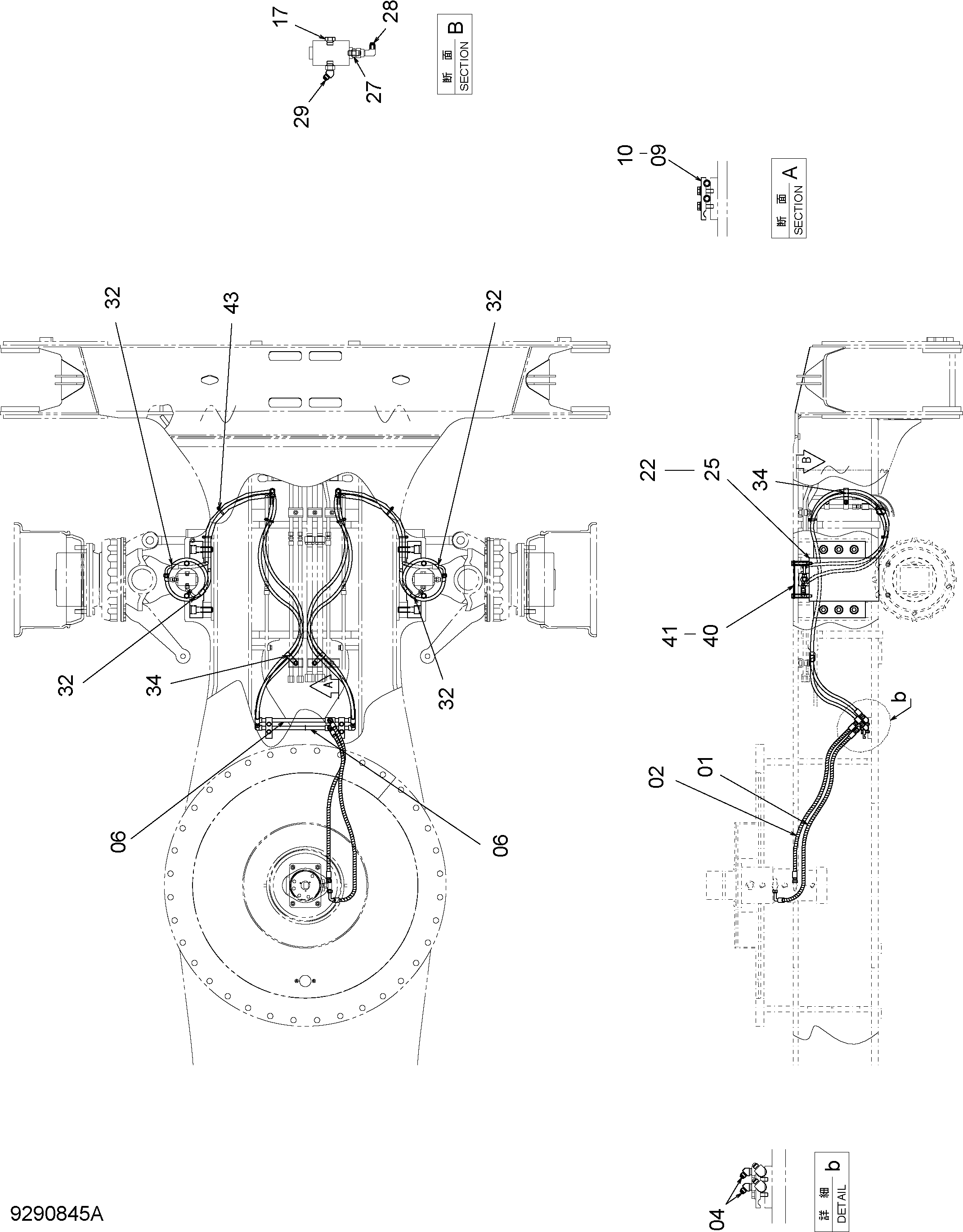

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9218866 | Шланг в сборе | 1 |
| 01A | 4482917 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 02 | 9290346 | Шланг в сборе | 1 |
| 02A | 4269843 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 04 | A852233 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9769494 | Трубка | 2 |
| 09 | 4242078 | Кланп трубка | 6 |
| 10 | J271035 | Болт с шайбой | 12 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 17 | A885003 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | J782785 | Болт с внутренним шестигранником | 12 |
| 25 | 9287124 | Гидроцилиндр: гидроцилиндр | 2 |
| 25A | 4677757 | Гидроцилиндр. гидроцилиндр | 1 |
| 25B | 9208795 | Обратный клапан | 1 |
| 27 | A852123 | Адаптер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4239976 | Унион S | 2 |
| 29 | A852233 | Угловой штуцер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 9307117 | Шланг в сборе | 4 |
| 32A | 4673044 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 5 |
| 34 | 4190266 | Зажим | 4 |
| 40 | 8118610 | Кронштейн | 2 |
| 41 | J271200 | Болт с шайбой | 4 |
| 41A | J901200 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4323613 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
