Пилотные гидролинии (кабина интервентион) — HITACHI ZX400W-3

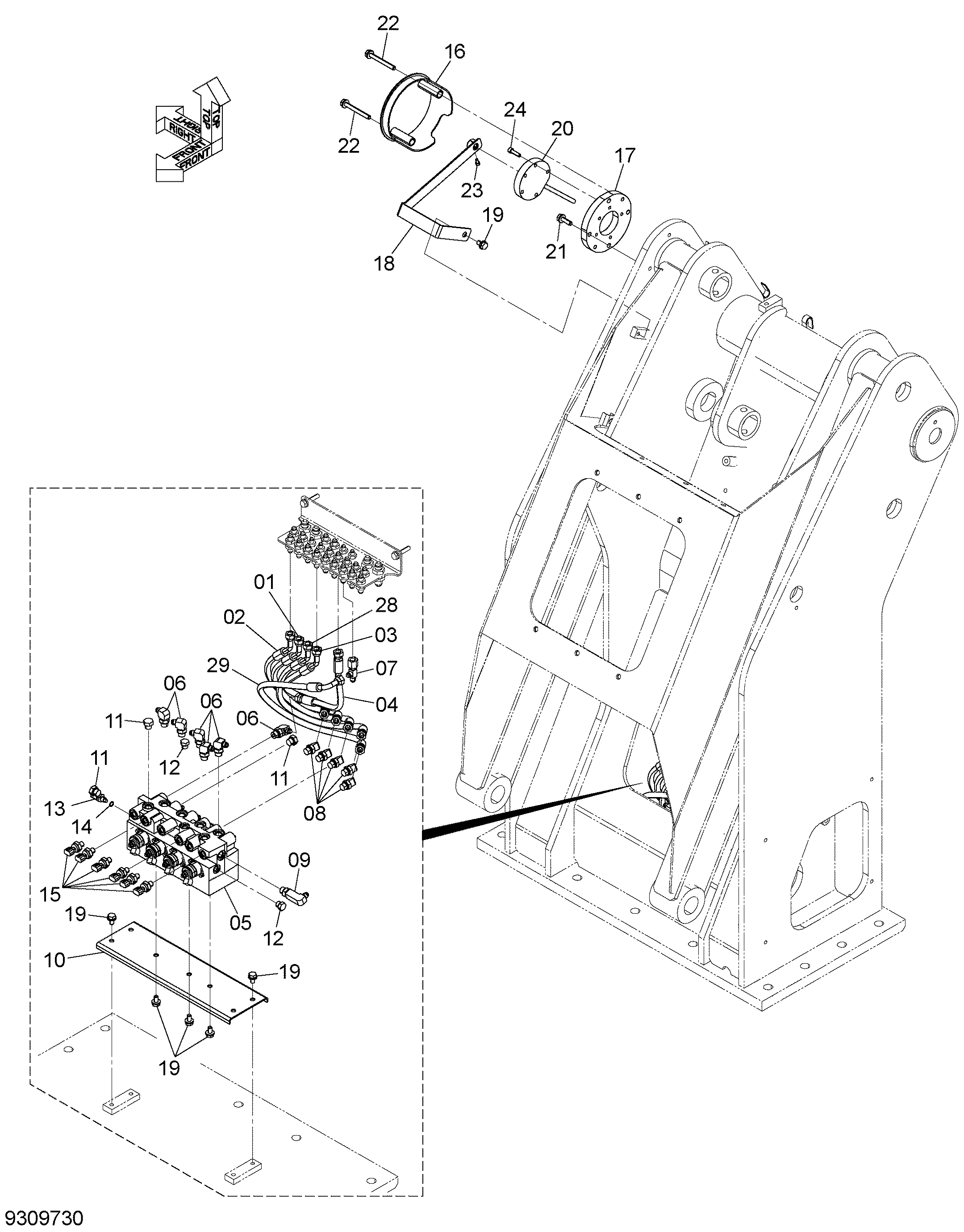

Заводская схема «Пилотные гидролинии (кабина интервентион)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4669799 | Шланг | 1 |
| 02 | 4669796 | Шланг | 1 |
| 03 | 4454739 | Шланг | 1 |
| 04 | 4668854 | Шланг | 1 |
| 05 | 9221094 | Электромагнитный клапан | 1 |
| 06 | A852333 | Угловой штуцер | 6 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4246672 | Соединительный штуцер | 1 |
| 08 | A852233 | Угловой штуцер | 5 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4277650 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 3110167 | Кронштейн | 1 |
| 11 | A885003 | Пробка | 3 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A885002 | Пробка | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4333200 | Датчик | 1 |
| 14 | 4506320 | Уплотнительное кольцо | 1 |
| 15 | 4436535 | Датчик давления | 6 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 8109404 | Крышка | 1 |
| 17 | 4670398 | Пластина | 1 |
| 18 | 8109403 | Рычаг | 1 |
| 19 | J271020 | Болт с шайбой | 8 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4406649 | Датчик угла | 1 |
| 21 | J271035 | Болт с шайбой | 4 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271090 | Болт с шайбой | 2 |
| 22A | J901090 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J780612 | Болт с внутренним шестигранником | 1 |
| 24 | J780830 | Болт с внутренним шестигранником | 5 |
| 28 | 4712918 | Шланг | 1 |
| 29 | 4712919 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
