Запасные трубопроводы (стрела) — HITACHI ZX400W-3

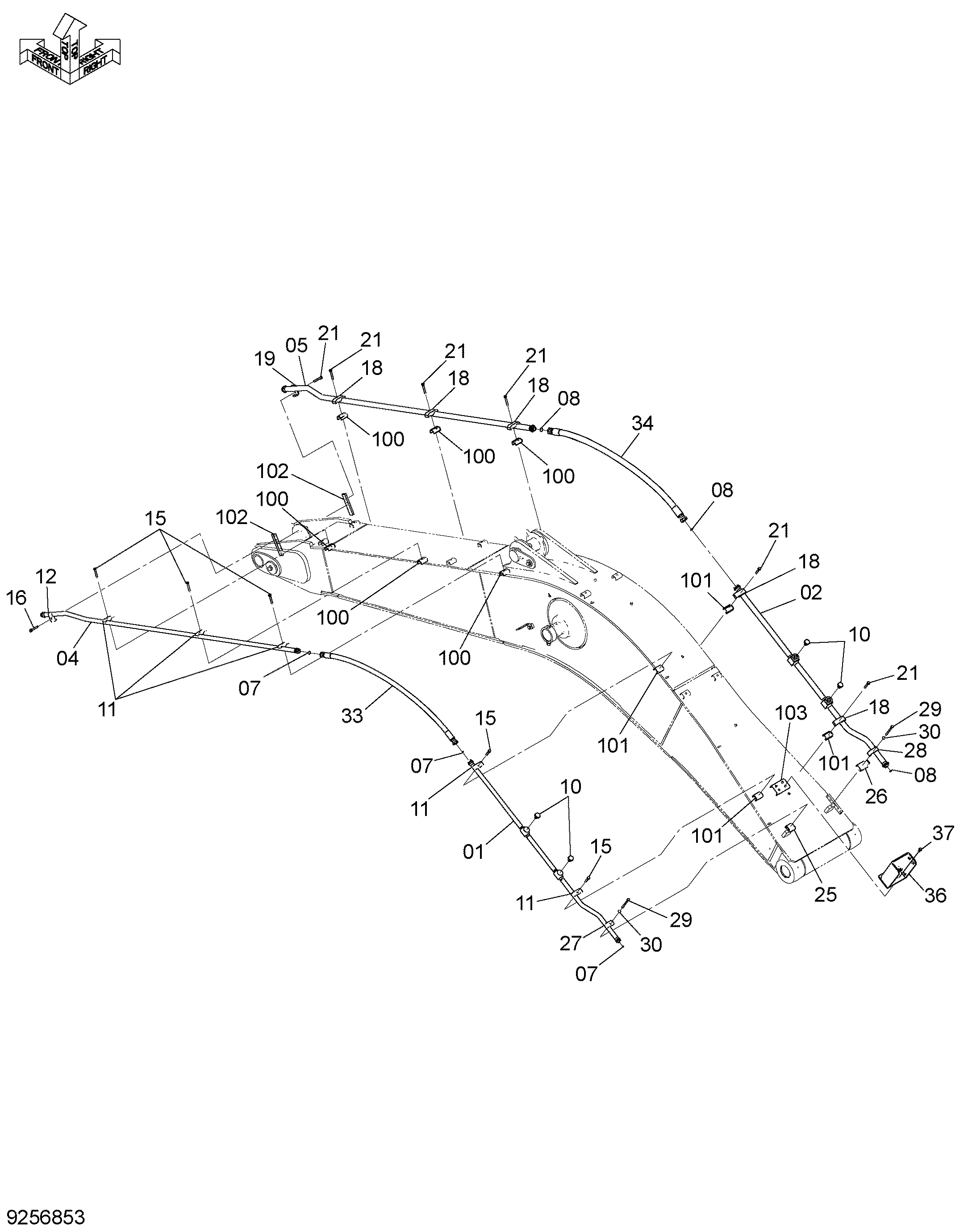

Заводская схема «Запасные трубопроводы (стрела)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102922 | Трубка | 1 |
| 02 | 8102923 | Трубка | 1 |
| 04 | 8072488 | Трубка | 1 |
| 05 | 8088532 | Трубка | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | 4187329 | Уплотнительное кольцо | 3 |
| 10 | A885008 | Пробка | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4189860 | Хомут трубки | 5 |
| 12 | 4190127 | Хомут трубки | 1 |
| 15 | J271275 | Болт с шайбой | 5 |
| 15A | J901275 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271285 | Болт с шайбой | 1 |
| 16A | J901285 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4198598 | Хомут трубки | 5 |
| 19 | 4053698 | Хомут трубки | 1 |
| 21 | J271285 | Болт с шайбой | 6 |
| 21A | J901285 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 25 | 9764772 | Кронштейн | 1 |
| 26 | 9765086 | Кронштейн | 1 |
| 27 | 4190127 | Хомут трубки | 1 |
| 28 | 4053698 | Хомут трубки | 1 |
| 29 | J901208 | Болт | 2 |
| 30 | A590112 | Плоская шайба | 2 |
| 33 | 4650823 | Шланг | 1 |
| 34 | 4650840 | Шланг | 1 |
| 36 | 7050816 | Кронштейн | 1 |
| 37 | J271240 | Болт с шайбой | 4 |
| 37A | J901240 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 100 | 9764957 | Седло винта | 6 |
| 101 | 9765682 | Седло винта | 4 |
| 103 | 9766203 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
