Аутригер трубопроводы (верхняя платформа) — HITACHI ZX400W-3

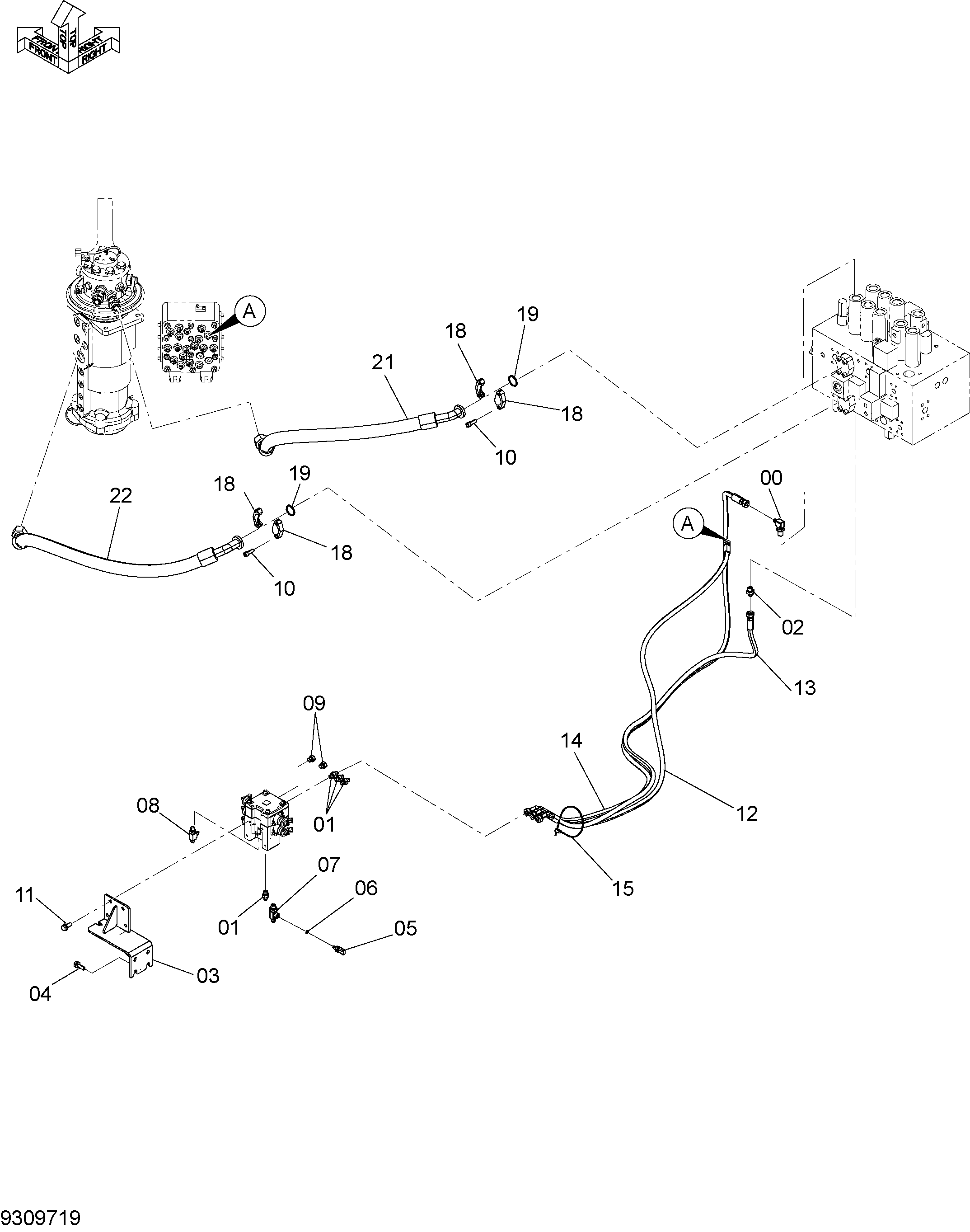

Заводская схема «Аутригер трубопроводы (верхняя платформа)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4208913 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852123 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 7054517 | Кронштейн | 1 |
| 04 | J271035 | Болт с шайбой | 4 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4333200 | Датчик | 1 |
| 06 | 4506320 | Уплотнительное кольцо | 1 |
| 07 | 4359428 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852423 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A885002 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | J781030 | Болт с внутренним шестигранником | 8 |
| 11 | J271030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4708152 | Шланг | 1 |
| 13 | 4708153 | Шланг | 1 |
| 14 | 4708154 | Шланг | 1 |
| 15 | 4121859 | Ленточный зажим | 1 |
| 18 | 962453 | Разъёмный фланец | 4 |
| 19 | 966993 | Уплотнительное кольцо | 2 |
| 21 | 4718334 | Шланг | 1 |
| 22 | 4718333 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
