Тормоз трубопроводы (2-2)(верхняя платформа) — HITACHI ZX400W-3

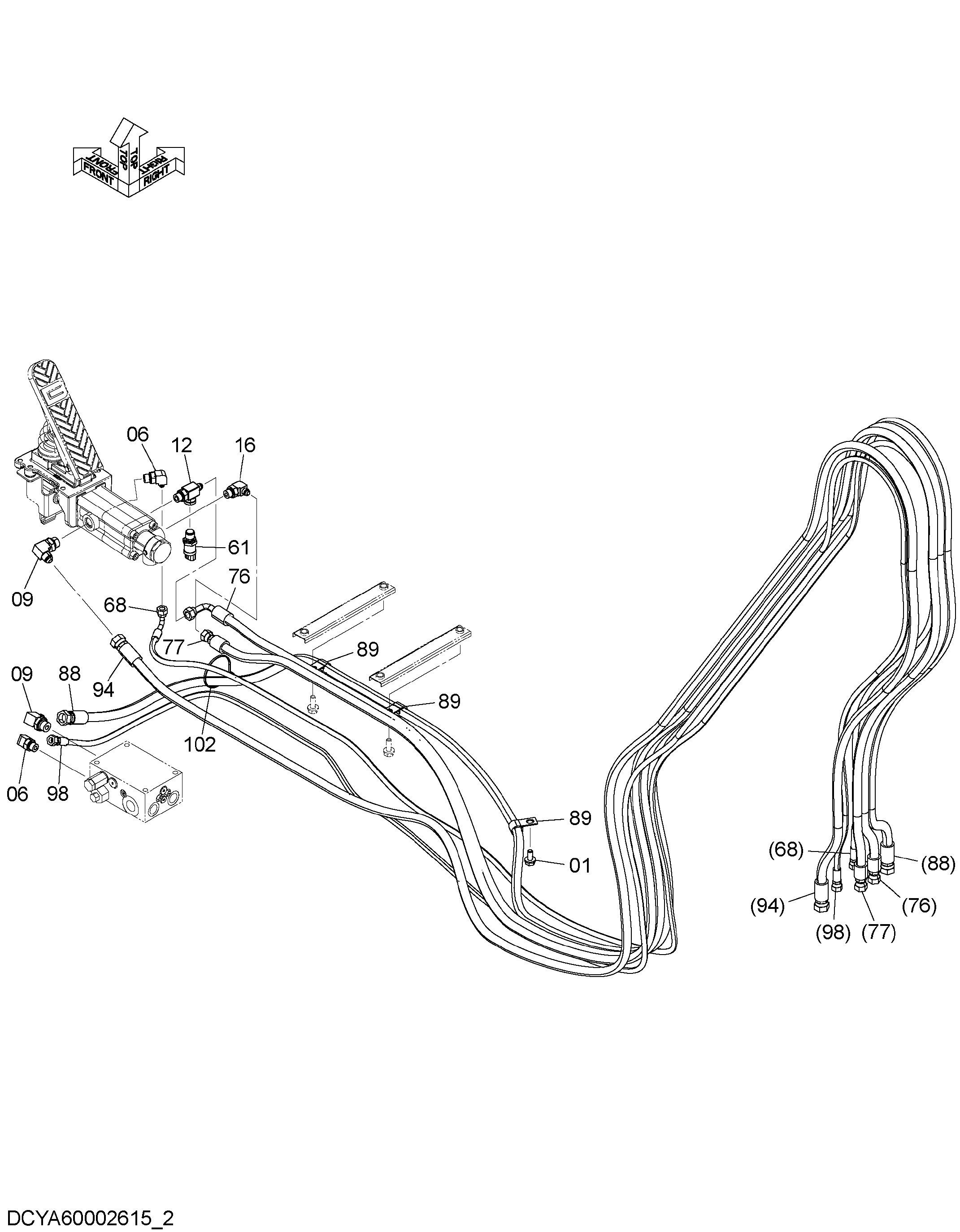

Заводская схема «Тормоз трубопроводы (2-2)(верхняя платформа)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 1 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | A852332 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4632991 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4436271 | Датчик давления | 1 |
| 61A | 4365826 | Уплотнительное кольцо | 1 |
| 68 | YA60002439 | В сборе шланг | 1 |
| 68A | YA00003426 | Шланг | 1 |
| 68B | 4327294 | Защитный кожух | 5 |
| 76 | YA60002440 | В сборе шланг | 1 |
| 76A | YA00003427 | Шланг | 1 |
| 76B | 4327294 | Защитный кожух | 5 |
| 77 | YA60002441 | В сборе шланг | 1 |
| 77A | YA00003428 | Шланг | 1 |
| 77B | 4327294 | Защитный кожух | 5 |
| 88 | YA60002442 | В сборе шланг | 1 |
| 88A | YA00003429 | Шланг | 1 |
| 88B | 4327294 | Защитный кожух | 5 |
| 89 | 4190273 | Зажим | 3 |
| 94 | YA60002444 | В сборе шланг | 1 |
| 94A | YA00003431 | Шланг | 1 |
| 94B | 4327294 | Защитный кожух | 5 |
| 98 | YA60002443 | В сборе шланг | 1 |
| 98A | YA00003430 | Шланг | 1 |
| 98B | 4327294 | Защитный кожух | 5 |
| 102 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
