Центральный коллектор — HITACHI ZX400W-3

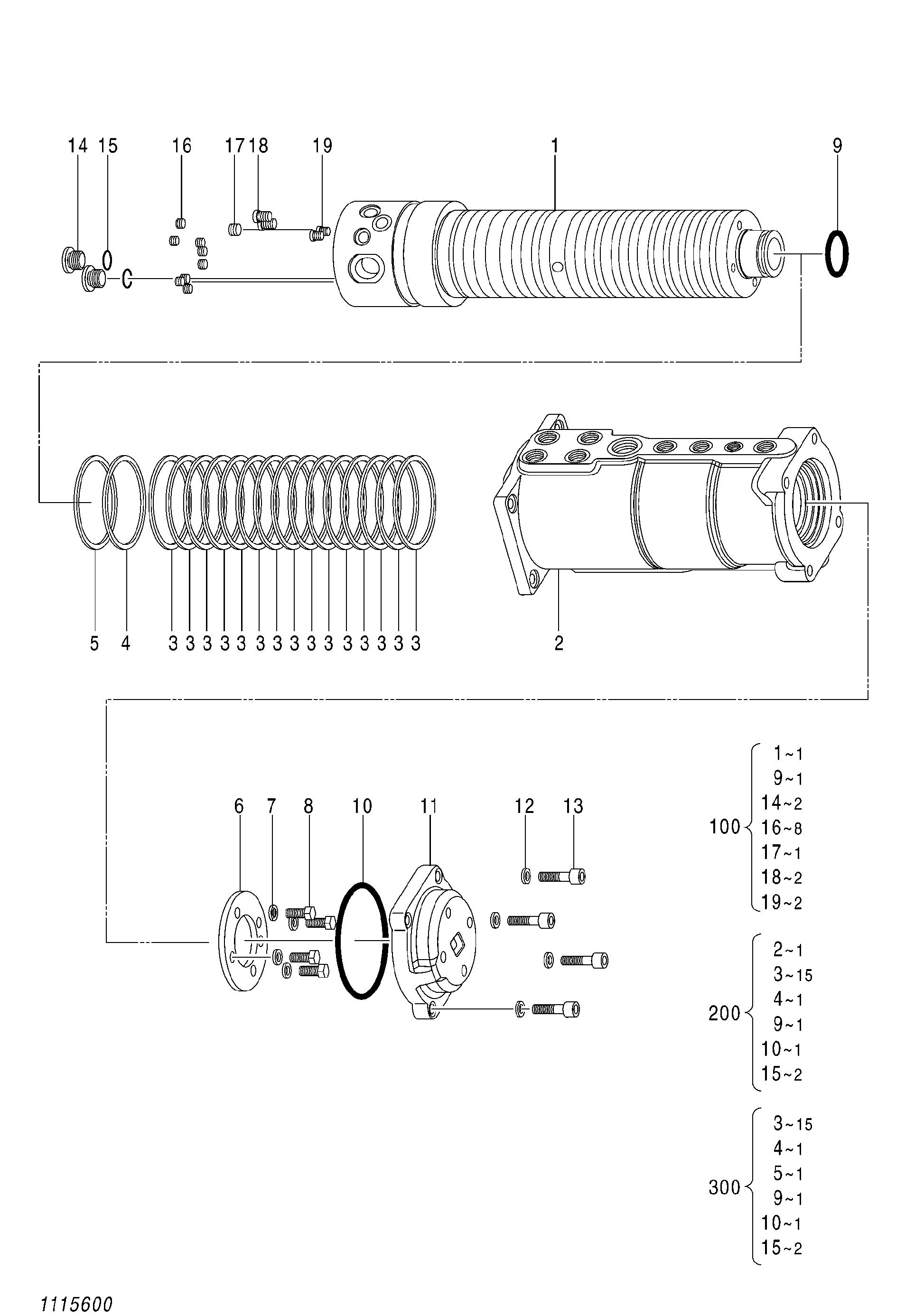

Заводская схема «Центральный коллектор» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4654195 | Центральный коллектор | 1 | |
| 1 | 1115601 | Шпиндель | 1 |
| 2 | 1115602 | Корпус | 1 |
| 3 | 1115603 | Уплотнение | 15 |
| 4 | 1115604 | Уплотнительное кольцо | 1 |
| 5 | 1115605 | Уплотнительное кольцо | 1 |
| 6 | 1115606 | Упорная пластина | 1 |
| 7 | A590912 | Пружинная шайба | 4 |
| 8 | 1115607 | Болт | 4 |
| 9 | 1115608 | Уплотнительное кольцо | 1 |
| 10 | 1115609 | Уплотнительное кольцо | 1 |
| 11 | 1115610 | Крышка | 1 |
| 12 | 1115611 | Пружинная шайба | 4 |
| 13 | 1115612 | Разъём болт | 4 |
| 14 | 1115613 | Пробка | 2 |
| 15 | 1115614 | Уплотнительное кольцо | 2 |
| 16 | 1115615 | Пробка | 8 |
| 17 | 1115616 | Пробка | 1 |
| 18 | 1115617 | Пробка | 2 |
| 19 | 1115618 | Пробка | 2 |
| 100 | 1115619 | Спиндле в сборе | 1 |
| 200 | 1115620 | Корпус в сборе | 1 |
| 300 | 4670081 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
