Подъём устройство (1) — HITACHI ZX400W-3

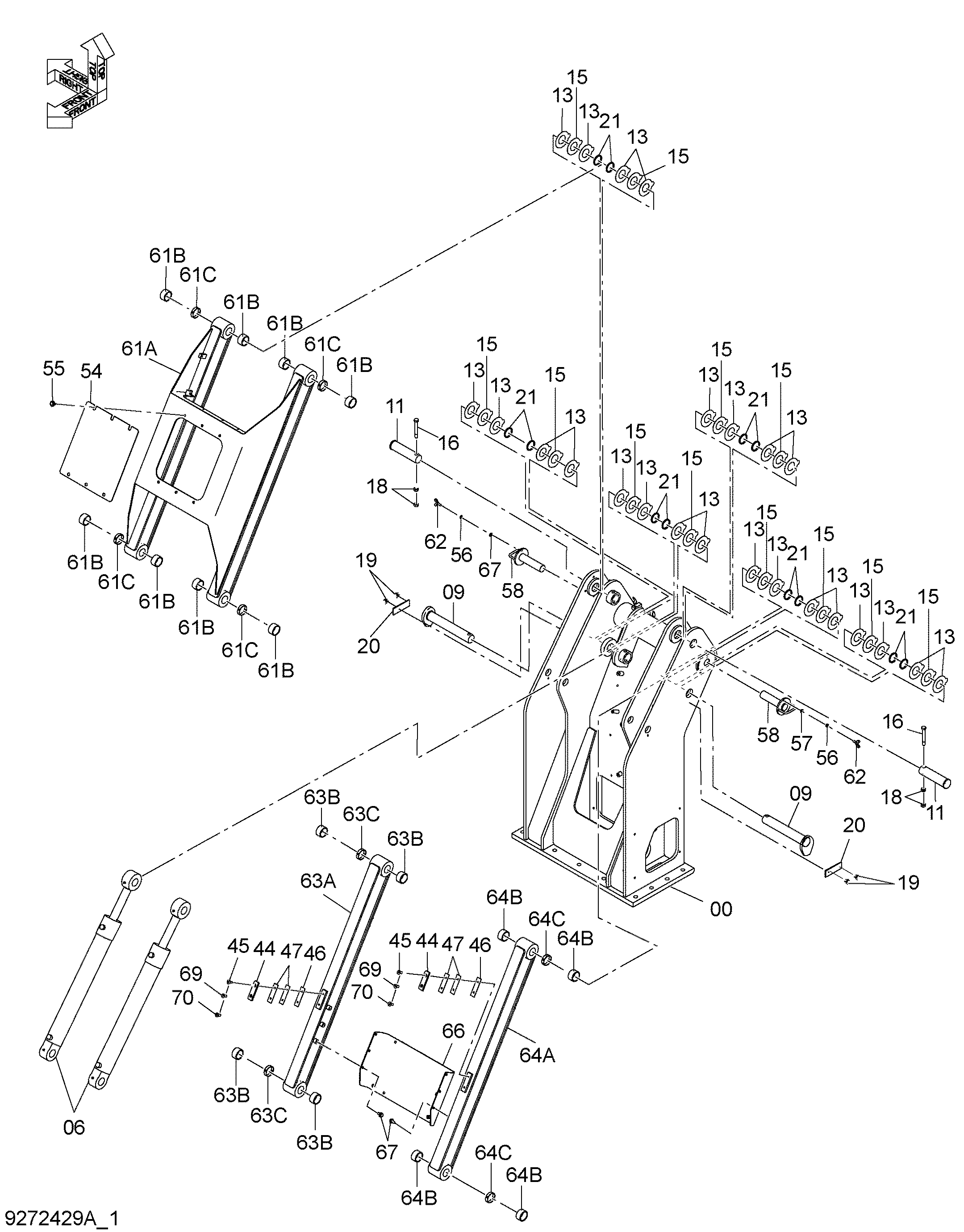

Заводская схема «Подъём устройство (1)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011075 | Башенный | 1 |
| 06 | 4663729 | Гидроцилиндр | 2 |
| 09 | 9770579 | Палец | 2 |
| 11 | 3118838 | Палец | 2 |
| 13 | 4677319 | Регулировочная шайба | 24 |
| 15 | 4677320 | Регулировочная шайба | 12 |
| 16 | 4435123 | Стопорный палец | 2 |
| 18 | J950016 | Гайка | 4 |
| 19 | J271020 | Болт с шайбой | 4 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4621281 | Пластина | 2 |
| 21 | 4117954 | Пылезащитное уплотнение | 12 |
| 44 | 4668321 | Пластина скольжение | 2 |
| 45 | 4425610 | Винт | 4 |
| 46 | 4425606 | Регулировочная шайба | 12 |
| 47 | 4623352 | Регулировочная шайба | 4 |
| 54 | 4669032 | Крышка | 1 |
| 55 | J281030 | Болт с шайбой | 6 |
| 55A | J901030 | Болт | 1 |
| 55B | 4486055 | Шайба | 1 |
| 56 | A590910 | Пружинная шайба | 2 |
| 57 | A590110 | Плоская шайба | 2 |
| 58 | 8108764 | Палец | 2 |
| 61 | 7053069 | Тяга в сборе | 1 |
| 61A | 6025608 | Тяга | 1 |
| 61B | 4334426 | Втулка | 8 |
| 61C | 4613428 | Проставка | 4 |
| 62 | M361030 | Болт винг | 2 |
| 63 | 7053067 | Тяга в сборе | 1 |
| 63A | 7053065 | Тяга | 1 |
| 63B | 4334426 | Втулка | 4 |
| 63C | 4613428 | Проставка | 2 |
| 64 | 7053068 | Тяга в сборе | 1 |
| 64A | 7053066 | Тяга | 1 |
| 64B | 4334426 | Втулка | 4 |
| 64C | 4613428 | Проставка | 2 |
| 66 | 7053078 | Пластина | 1 |
| 67 | J271225 | Болт с шайбой | 6 |
| 67A | J901225 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 69 | 4677192 | Винт | 4 |
| 70 | 4677681 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
