Гидромотор трубопроводы (2) — HITACHI ZX400W-3

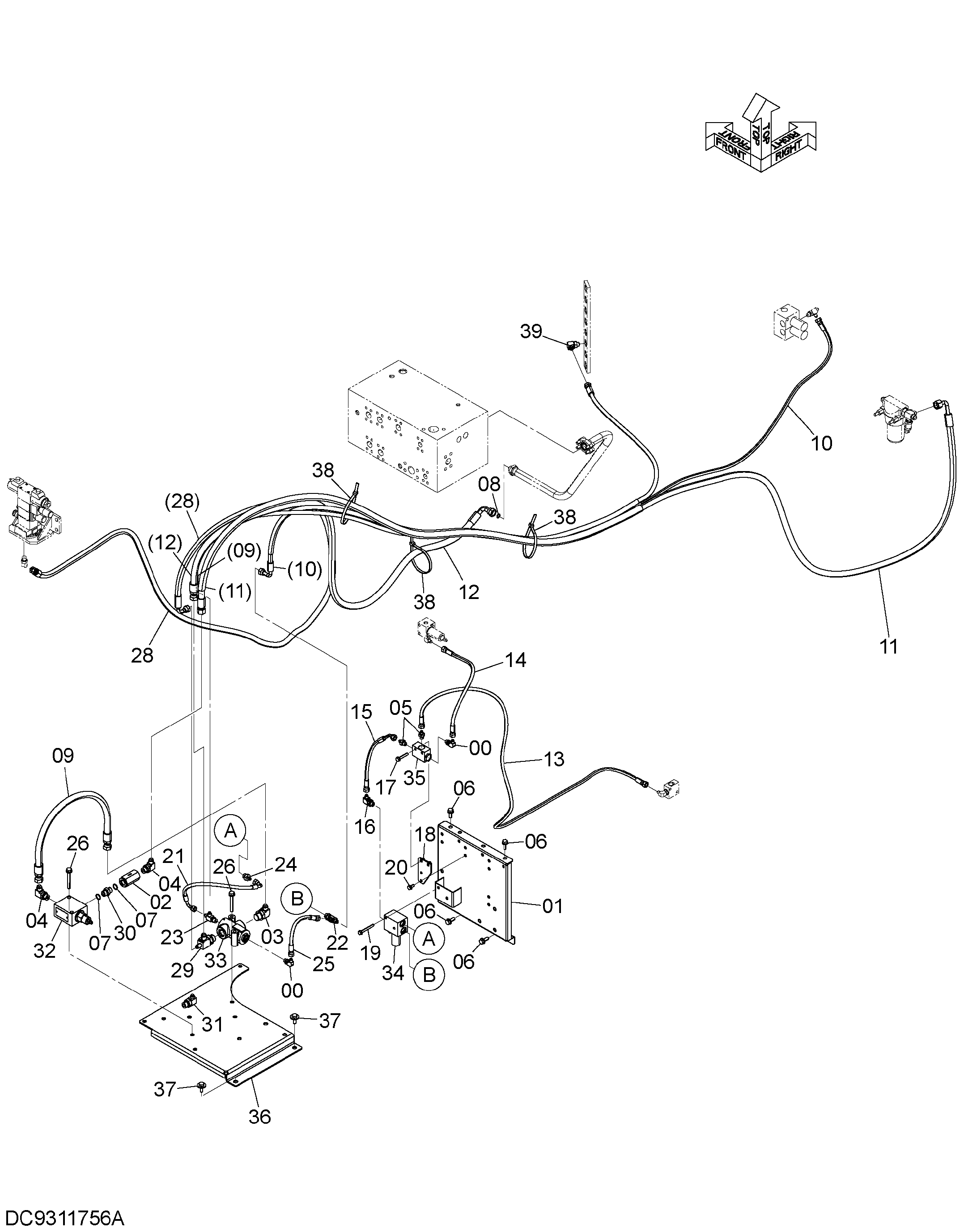

Заводская схема «Гидромотор трубопроводы (2)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 7049580 | Кронштейн | 1 |
| 02 | 4363213 | Обратный клапан | 1 |
| 03 | 4353073 | Угловой штуцер | 1 |
| 03A | 4506424 | О-ринга | 1 |
| 04 | A852344 | Угловой штуцер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | J271030 | Болт с шайбой | 4 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4506418 | Уплотнительное кольцо | 2 |
| 08 | 4138938 | Уплотнительное кольцо | 1 |
| 09 | 9311752 | Шланг в сборе | 1 |
| 09A | 4710945 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 4 |
| 10 | 9311753 | Шланг в сборе | 1 |
| 10A | 4710946 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 4 |
| 11 | 9311754 | Шланг в сборе | 1 |
| 11A | 4710947 | Шланг | 1 |
| 11B | 4327315 | Защитный кожух | 5 |
| 12 | 4710948 | Шланг | 1 |
| 13 | 4710949 | Шланг | 1 |
| 14 | 4710950 | Шланг | 1 |
| 15 | 4710951 | Шланг | 1 |
| 16 | A852332 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | J260850 | Болт с шайбой | 2 |
| 17A | J900850 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 9771456 | Кронштейн | 1 |
| 19 | J260870 | Болт с шайбой | 2 |
| 19A | J900870 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4710952 | Шланг | 1 |
| 22 | 4208909 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852422 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852132 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4710953 | Шланг | 1 |
| 26 | J271080 | Болт с шайбой | 4 |
| 26A | J901080 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4710955 | Шланг | 1 |
| 29 | 4348040 | Тройник | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4362457 | Адаптер | 1 |
| 31 | A852343 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4601969 | Клапан регулировочный | 1 |
| 33 | 4629744 | Запорный клапан | 1 |
| 34 | 4472347 | Клапан редукинг | 1 |
| 35 | 4203447 | Челночный клапан | 1 |
| 36 | 7058275 | Кронштейн | 1 |
| 37 | J281030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | 4121859 | Ленточный зажим | 3 |
| 39 | A852333 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
