Гидроцилиндр. аутригер — HITACHI ZX400W-3

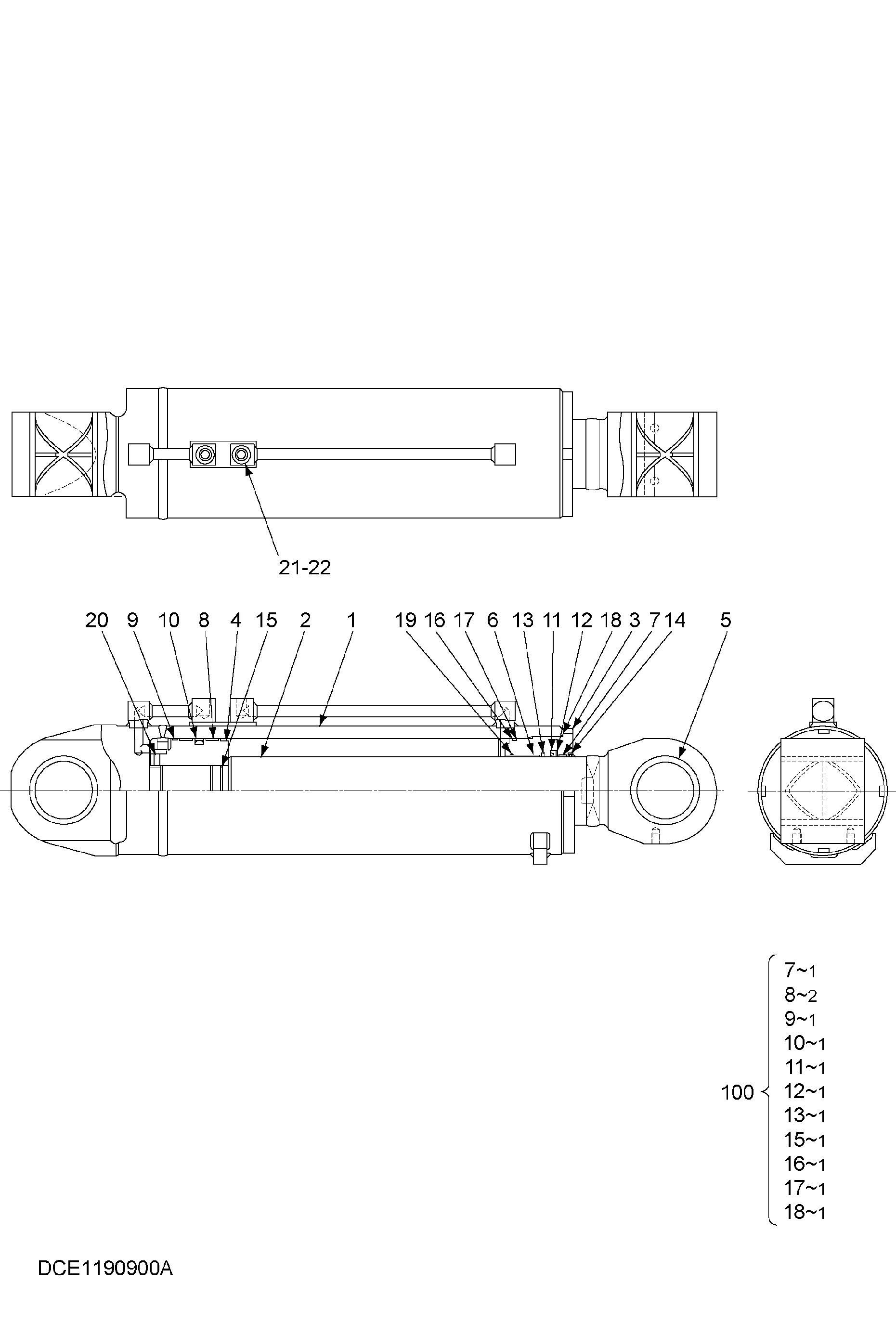

Заводская схема «Гидроцилиндр. аутригер» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4663710 | Гидроцилиндр. аутригер | 1 | |
| 1 | 1190901 | Гидроцилиндр | 1 |
| 2 | 1190902 | Шток поршня | 1 |
| 3 | 1190903 | Крышка шток | 1 |
| 4 | 1190904 | Поршень | 1 |
| 5 | 1190905 | Втулка пальца | 2 |
| 6 | 1190906 | Втулка | 1 |
| 7 | 1190907 | Кольцо вере | 1 |
| 8 | 1190908 | Кольцо вере | 2 |
| 9 | 1190909 | Направляющее кольцо | 1 |
| 10 | 0442513 | Манжета | 1 |
| 11 | 1190910 | Манжета | 1 |
| 12 | 1190911 | Опорное кольцо | 1 |
| 13 | 1190912 | Кольцо | 1 |
| 14 | 1190913 | Пылезащитное уплотнение | 1 |
| 15 | A811090 | Уплотнительное кольцо | 1 |
| 16 | A811190 | Уплотнительное кольцо | 1 |
| 17 | 1190914 | Опорное кольцо | 1 |
| 18 | 0442510 | Уплотнительное кольцо | 1 |
| 19 | 0205518 | Стопорное кольцо | 1 |
| 20 | 0442405 | Болт | 1 |
| 21 | 1109710 | Пробка | 2 |
| 22 | 1109711 | Уплотнительное кольцо | 2 |
| 100 | 4676386 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
