Крышка (6) — HITACHI ZX400W-3

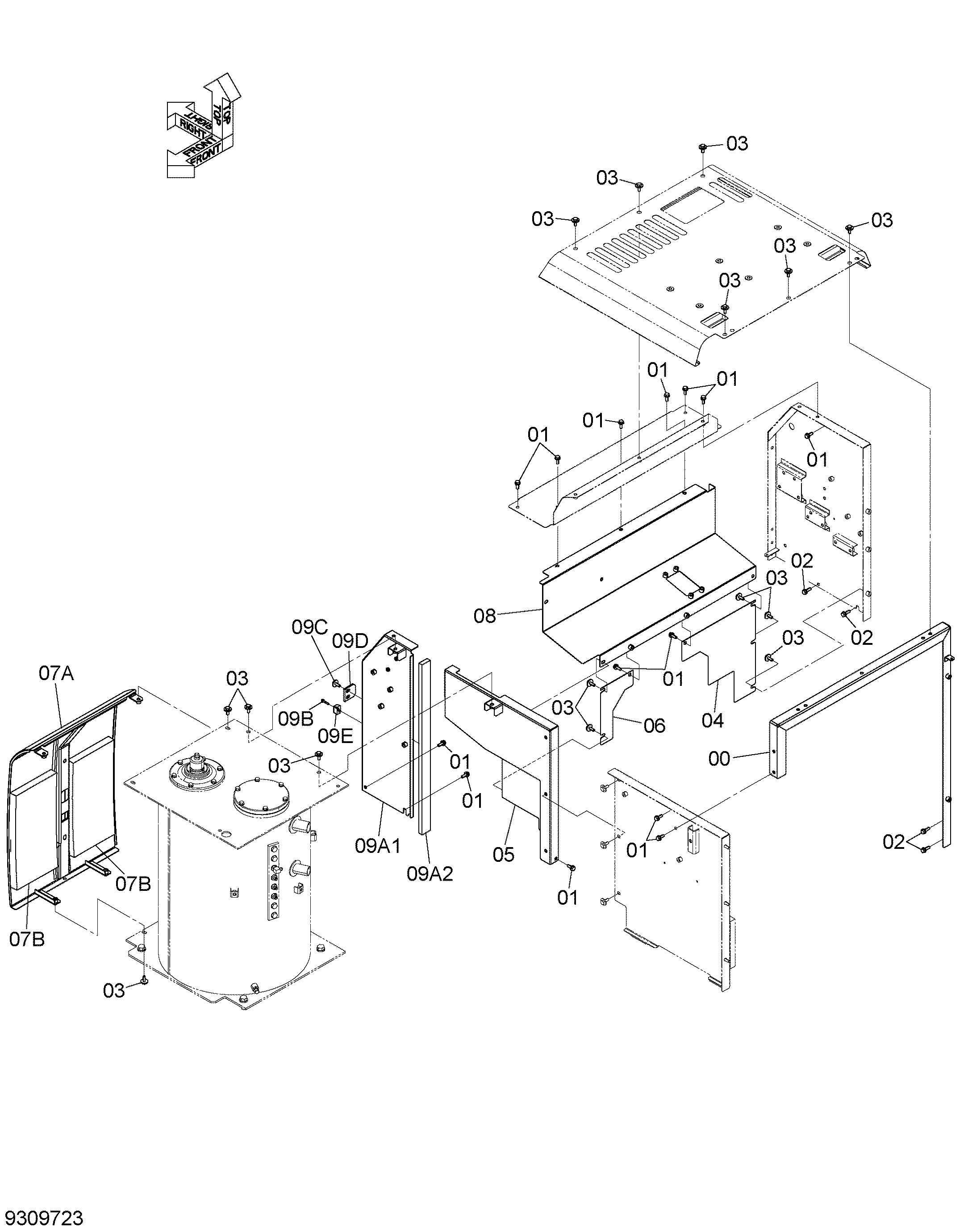

Заводская схема «Крышка (6)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047517 | Опора | 1 |
| 01 | J271030 | Болт с шайбой | 15 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271035 | Болт с шайбой | 4 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J281030 | Болт с шайбой | 17 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 4639585 | Крышка | 1 |
| 05 | 7048810 | Крышка | 1 |
| 06 | 4653461 | Крышка | 1 |
| 07 | 8104354 | Крышка | 1 |
| 07A | 7048758 | Крышка | 1 |
| 07B | 4650908 | Резиновая прокладка | 2 |
| 08 | 7058012 | Крышка | 1 |
| 09 | 9312899 | Крышка | 1 |
| 09A | 8120390 | Крышка | 1 |
| 09A1 | 7058013 | Крышка | 1 |
| 09A2 | 4626427 | Резиновая прокладка | 1 |
| 09B | J260635 | Болт с шайбой | 2 |
| 09B1 | J900635 | Болт | 1 |
| 09B2 | A590106 | Плоская шайба | 1 |
| 09C | J281030 | Болт с шайбой | 2 |
| 09C1 | J901030 | Болт | 1 |
| 09C2 | 4486055 | Шайба | 1 |
| 09D | 4638905 | Ограничитель | 1 |
| 09E | 4652573 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
