Запасные основные гидролинии — HITACHI ZX400W-3

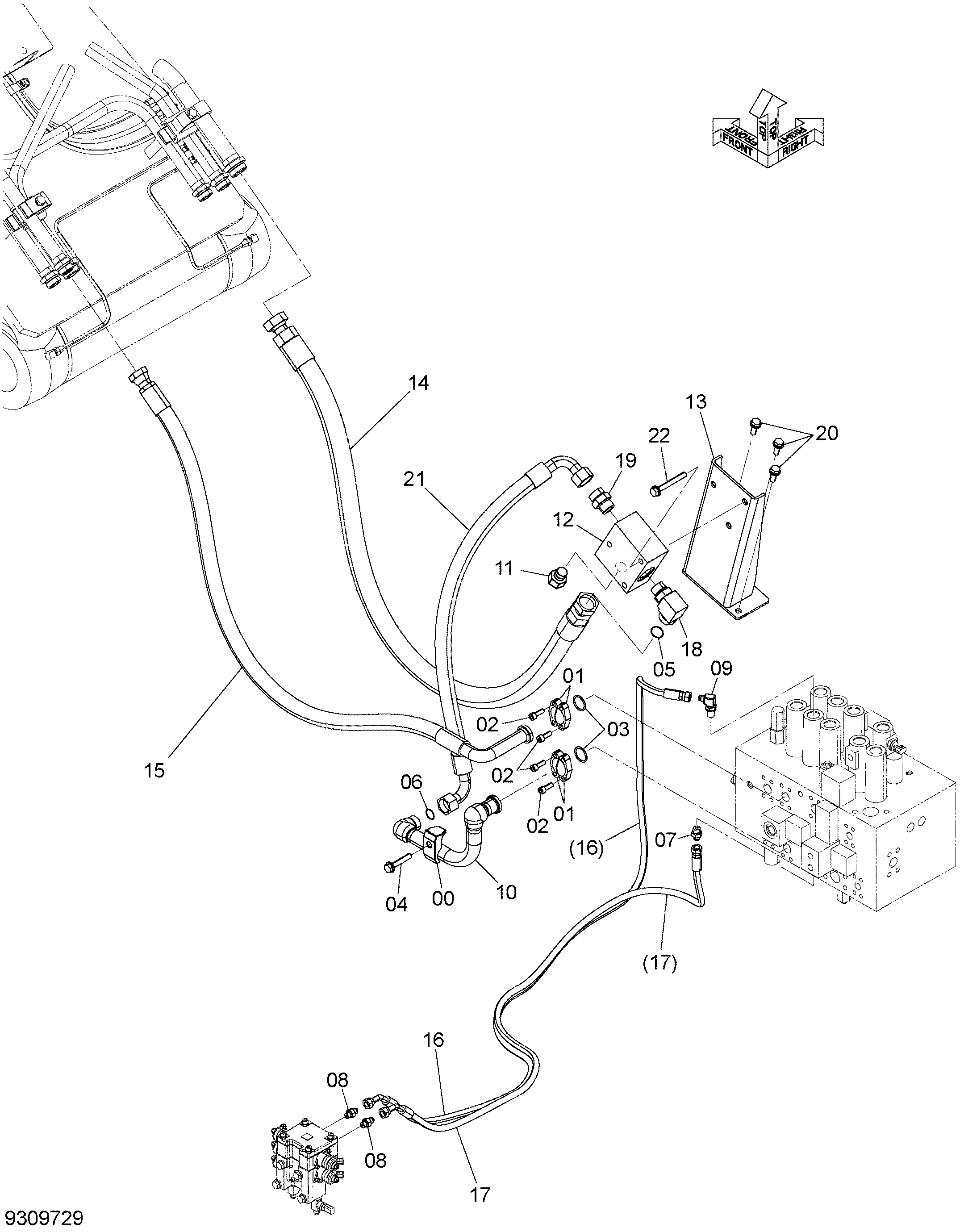

Заводская схема «Запасные основные гидролинии» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190127 | Хомут трубки | 1 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | J271270 | Болт с шайбой | 1 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4187329 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4208913 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8100955 | Трубка | 1 |
| 11 | A885008 | Пробка | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 3111747 | Блок | 1 |
| 13 | 7050780 | Кронштейн | 1 |
| 14 | 9264582 | Шланг в сборе | 1 |
| 14A | 4650195 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 5 |
| 15 | 9265077 | Шланг в сборе | 1 |
| 15A | 4614164 | Шланг | 1 |
| 15B | 4327294 | Защитный кожух | 6 |
| 16 | 4708163 | Шланг | 1 |
| 17 | 4709144 | Шланг | 1 |
| 18 | A853380 | Угловой штуцер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | A853188 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | J271235 | Болт с шайбой | 3 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4655143 | Шланг | 1 |
| 22 | J271200 | Болт с шайбой | 3 |
| 22A | J901200 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
