Гидролинии хода — HITACHI ZX400W-3

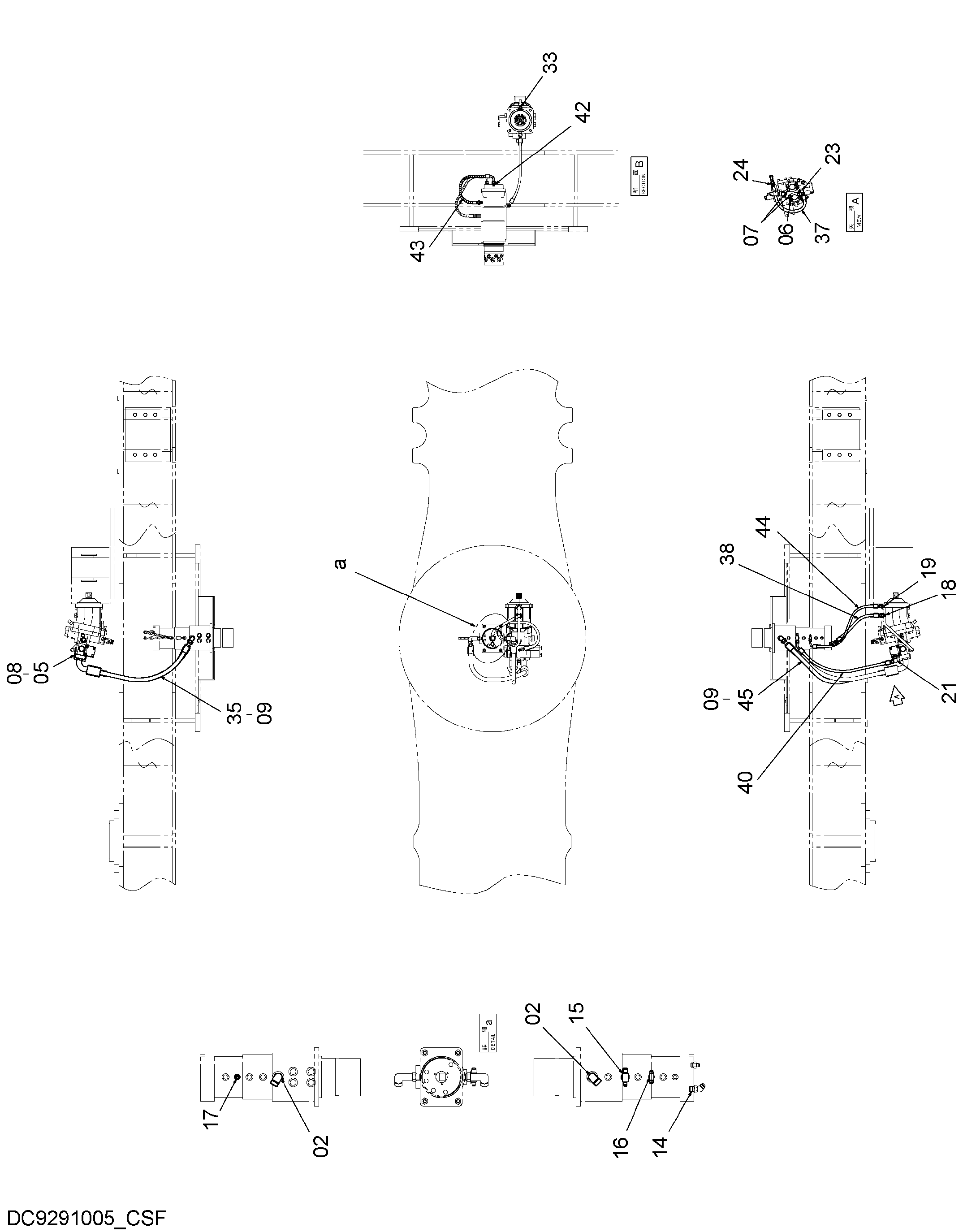

Заводская схема «Гидролинии хода» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4267201 | Угловой штуцер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4089703 | Разъёмный фланец | 4 |
| 06 | J781406 | Болт с внутренним шестигранником | 6 |
| 07 | J781445 | Болт с внутренним шестигранником | 2 |
| 08 | 4508805 | Уплотнительное кольцо | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | A852244 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4266330 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852523 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852123 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852144 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4603159 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4353073 | Угловой штуцер | 1 |
| 21A | 4506424 | О-ринга | 1 |
| 23 | A852323 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4472817 | Адаптер | 1 |
| 24A | 4472733 | Уплотнительное кольцо | 1 |
| 33 | 4174541 | Пробка | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4697461 | Шланг | 1 |
| 37 | 4697464 | Шланг | 1 |
| 38 | 4697463 | Шланг | 1 |
| 40 | 4697465 | Шланг | 1 |
| 42 | A852133 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | A852433 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 9290368 | В сборе шланг | 1 |
| 43A | 4622809 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 2 |
| 44 | 4311065 | Шланг | 1 |
| 45 | 4705416 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
