Подъём трубопроводы (2)(тяга тип хигх-моунт кабина) — HITACHI ZX400W-3

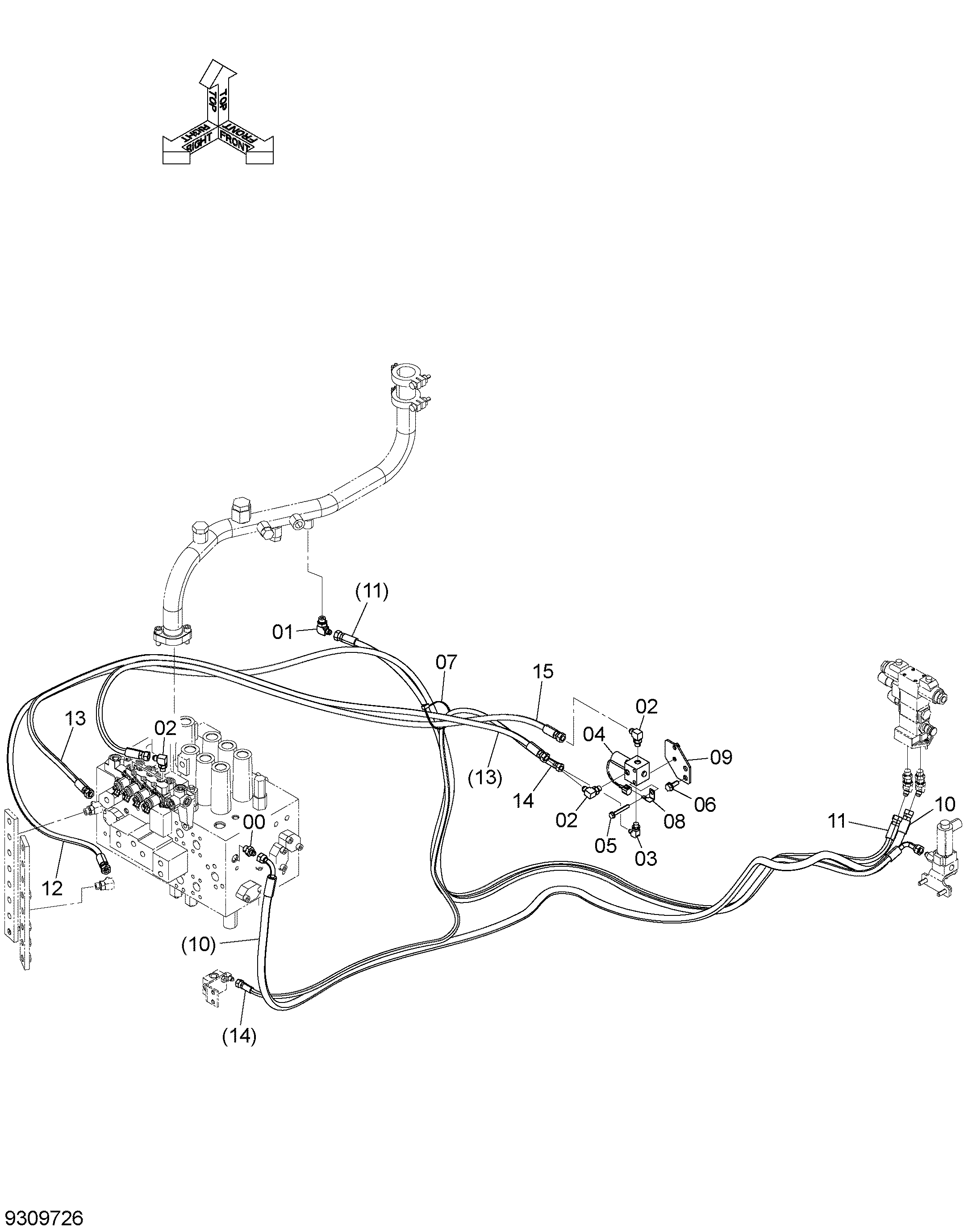

Заводская схема «Подъём трубопроводы (2)(тяга тип хигх-моунт кабина)» для HITACHI ZX400W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852323 | Угловой штуцер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4261289 | Электромагнитный клапан | 1 |
| 05 | J260860 | Болт с шайбой | 2 |
| 05A | J900860 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4055312 | Ленточный зажим | 1 |
| 08 | 4336875 | Кронштейн | 1 |
| 09 | 9770542 | Кронштейн | 1 |
| 10 | 4708159 | Шланг | 1 |
| 11 | 4677024 | Шланг | 1 |
| 12 | 4383983 | Шланг | 1 |
| 13 | 4668691 | Шланг | 1 |
| 14 | 4708160 | Шланг | 1 |
| 15 | 4713136 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
