Гидролинии хода <R> — HITACHI ZX400R-3

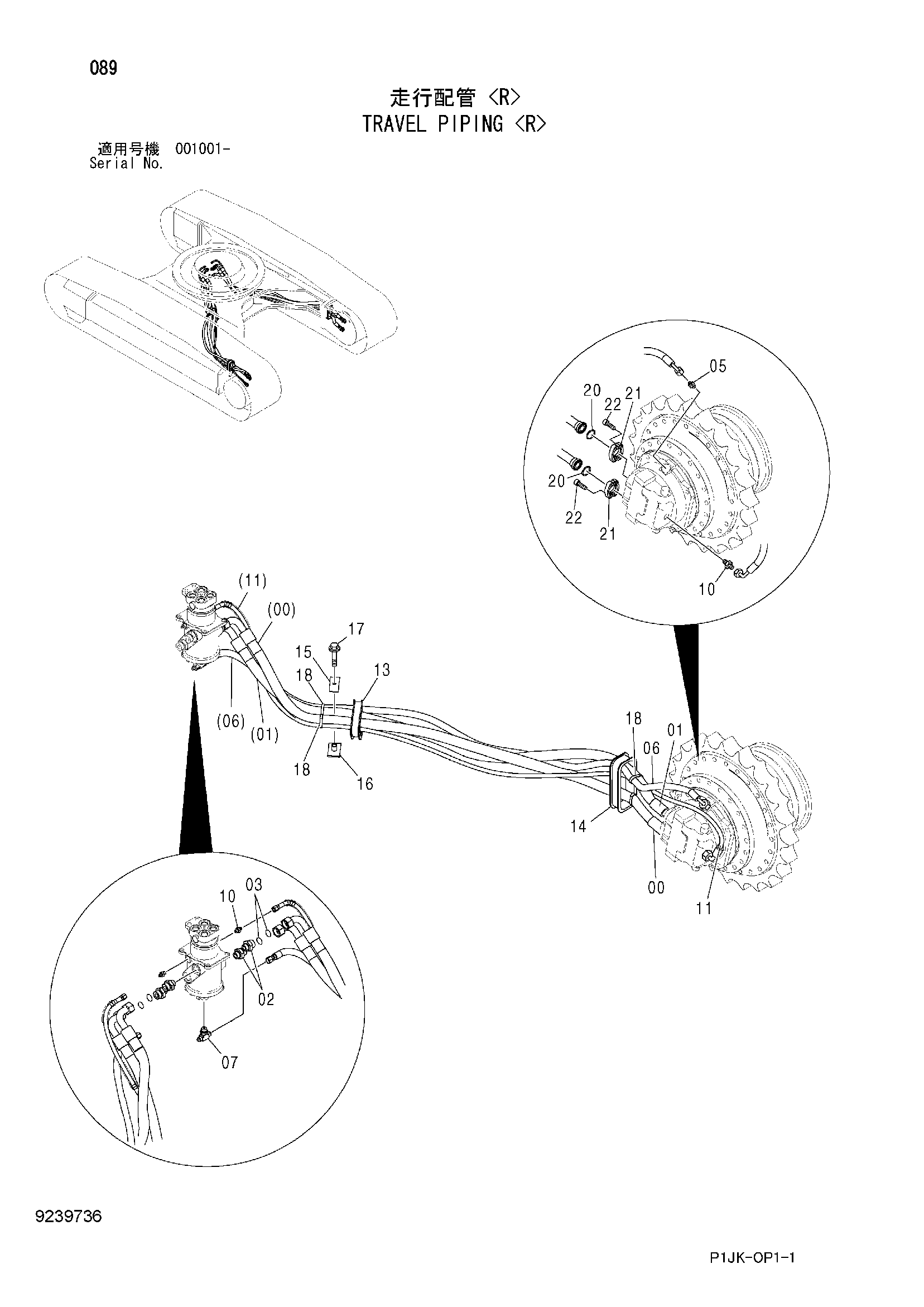

Заводская схема «Гидролинии хода <R>» для HITACHI ZX400R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4315291 | Шланг | 2 |
| 01 | 4315292 | Шланг | 2 |
| 02 | A853168 | Адаптер | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 4 |
| 05 | 4279302 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4313444 | Шланг | 2 |
| 07 | A852544 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4459854 | Пластиковый шланг | 2 |
| 13 | 4396013 | Резиновая втулка | 2 |
| 14 | 4438597 | Резиновая втулка | 2 |
| 15 | 4202103 | Хомут | 2 |
| 16 | 9736782 | Хомут | 2 |
| 17 | J901265 | Болт | 2 |
| 18 | 4121859 | Ленточный зажим | 6 |
| 20 | 966993 | Уплотнительное кольцо | 4 |
| 21 | 4085560 | Разъёмный фланец | 8 |
| 22 | J781240 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
