Гусеничная цепь <R> — HITACHI ZX400R-3

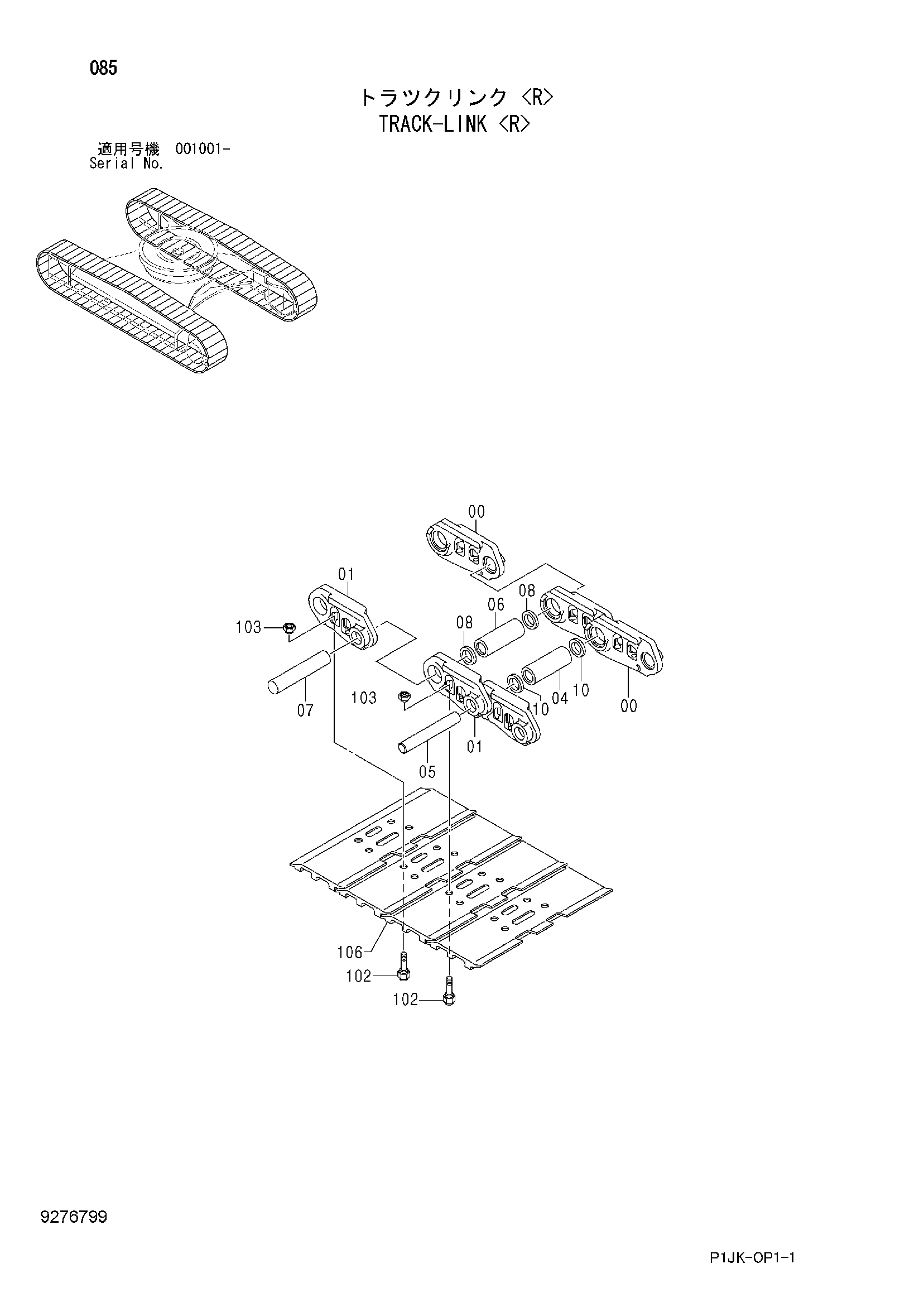

Заводская схема «Гусеничная цепь <R>» для HITACHI ZX400R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9276798 | Гусеничная цепь в сборе(600G) | 2 | |
| 00-10 | 9276797 | Гусеничная цепь в сборе | 1 |
| 00 | 4637797 | Гусеничная цепь (правый) | 46 |
| 01 | 4637798 | Гусеничная цепь (левый) | 46 |
| 04 | 4637799 | Втулка гусеница | 45 |
| 05 | 4155607 | Палец | 45 |
| 06 | 4207487 | Соединительная втулка | 1 |
| 07 | 4637800 | Соединительный палец | 1 |
| 08 | 4328032 | Втулка | 2 |
| 10 | 4631358 | Уплотнение | 90 |
| 102 | 4328034 | Болт башмак | 184 |
| 103 | 4328035 | Гайка | 184 |
| 106 | 4409426 | Башмак (600G) | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
