Топливный бак — HITACHI ZX400R-3

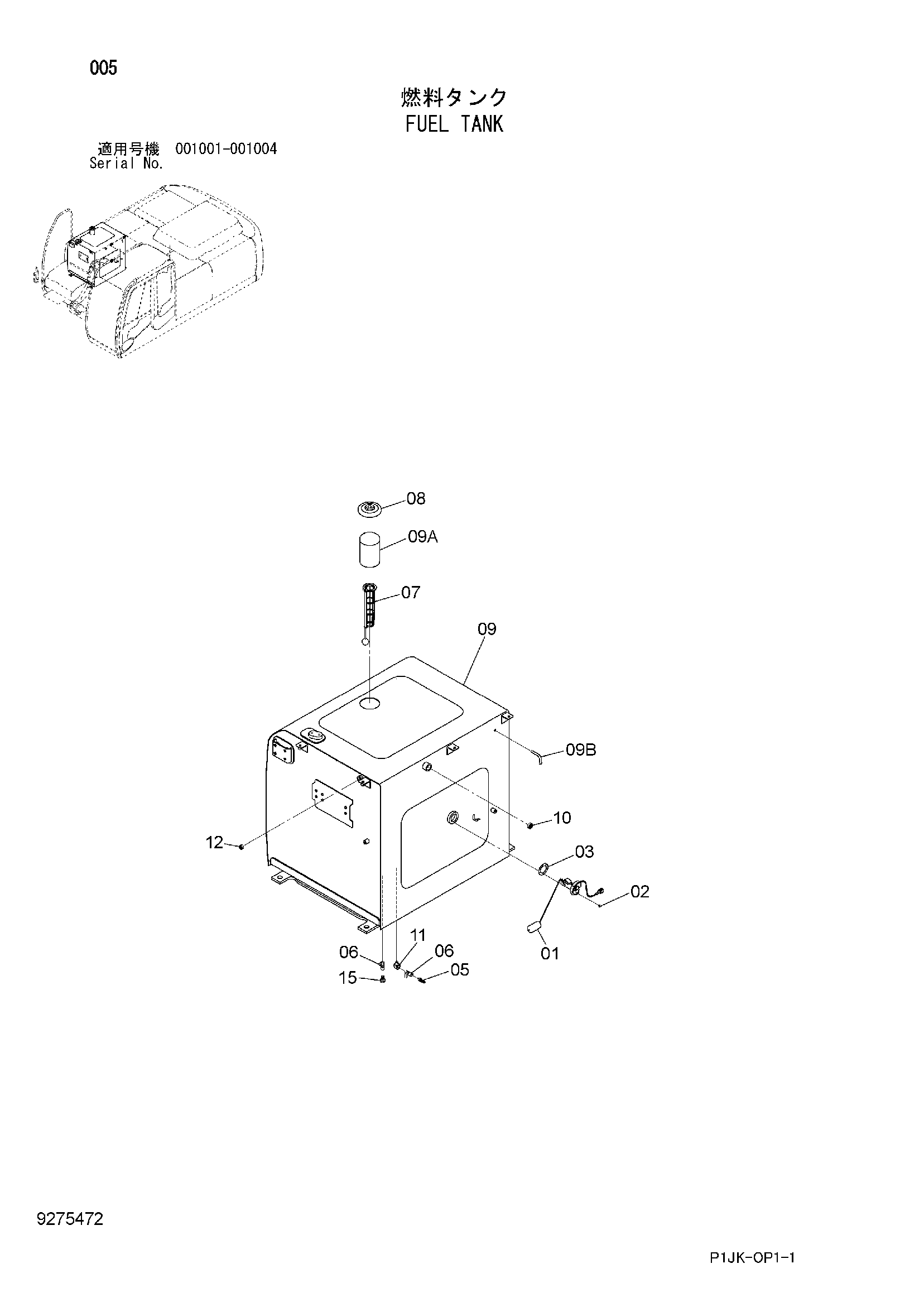

Заводская схема «Топливный бак» для HITACHI ZX400R-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257128 | Поплавок | 1 |
| 02 | J450510 | Винт с шайбой | 5 |
| 03 | 4269607 | Манжета | 1 |
| 05 | 4449362 | Адаптер | 1 |
| 06 | 4478378 | Шаровой клапан | 2 |
| 07 | 4353560 | Сетчатый фильтр | 1 |
| 07A | 4372619 | Сетчатый фильтр | 1 |
| 07B | 4372620 | Поплавок | 1 |
| 08 | 4361638 | Колпачок | 1 |
| 08A | 4168820 | Манжета резиновый | 1 |
| 09 | 5010370 | Топливный бак | 1 |
| 09A | 4121497 | Трубка | 1 |
| 09B | 4249777 | Трубка | 1 |
| 10 | 94-2014 | Пробка | 1 |
| 11 | 94-0630 | Угловой штуцер | 1 |
| 12 | 4655968 | Пробка | 1 |
| 15 | 94-2011 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400R-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
