Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM) — HITACHI ZX400LCH-3

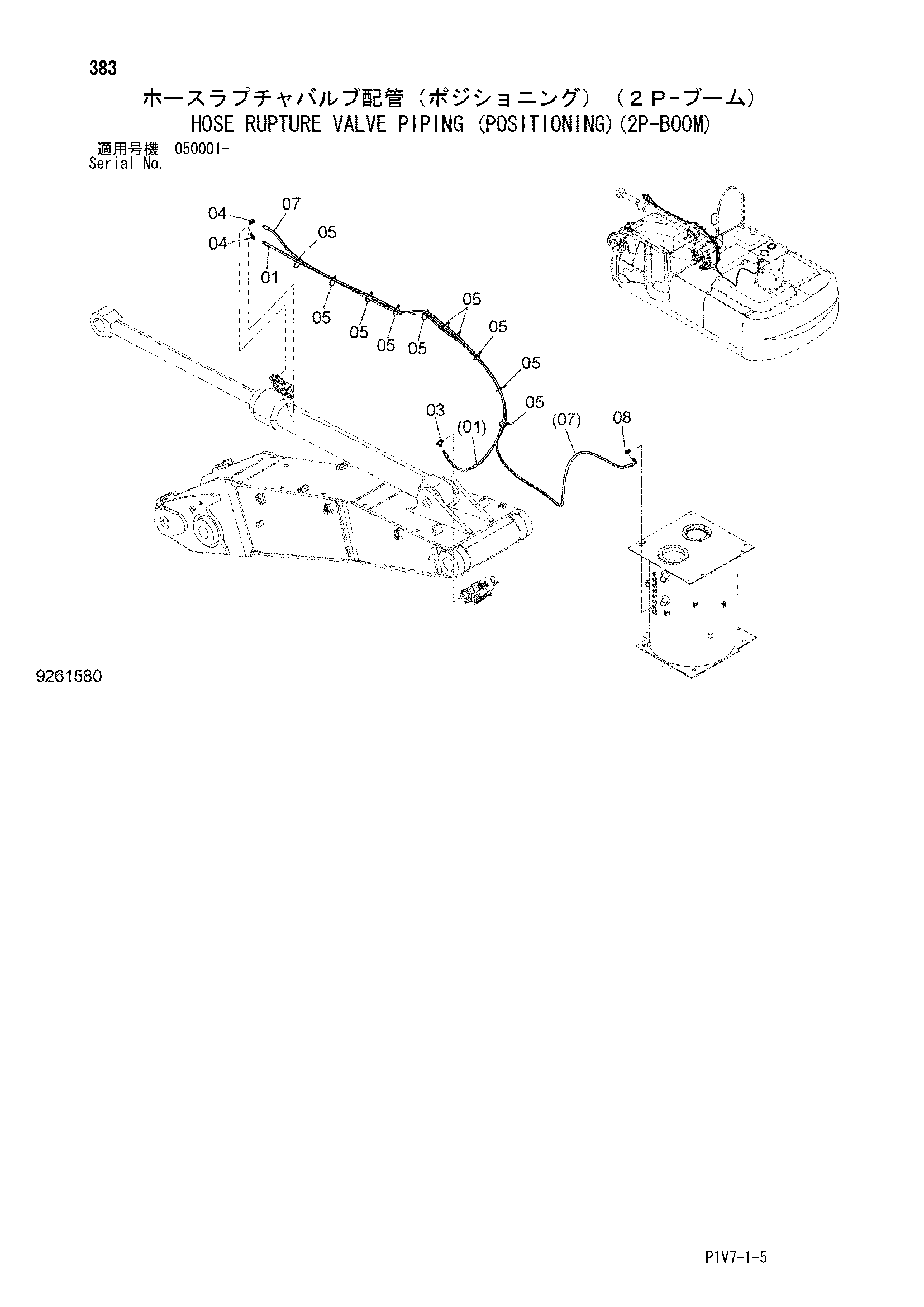

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)» для HITACHI ZX400LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9260091 | Шланг в сборе | 1 |
| 01A | 4649438 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 9 |
| 03 | 4239713 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4055312 | Ленточный зажим | 10 |
| 07 | 9268118 | Шланг в сборе | 1 |
| 07A | 4659587 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 13 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
