Рама — HITACHI ZX400L-5G

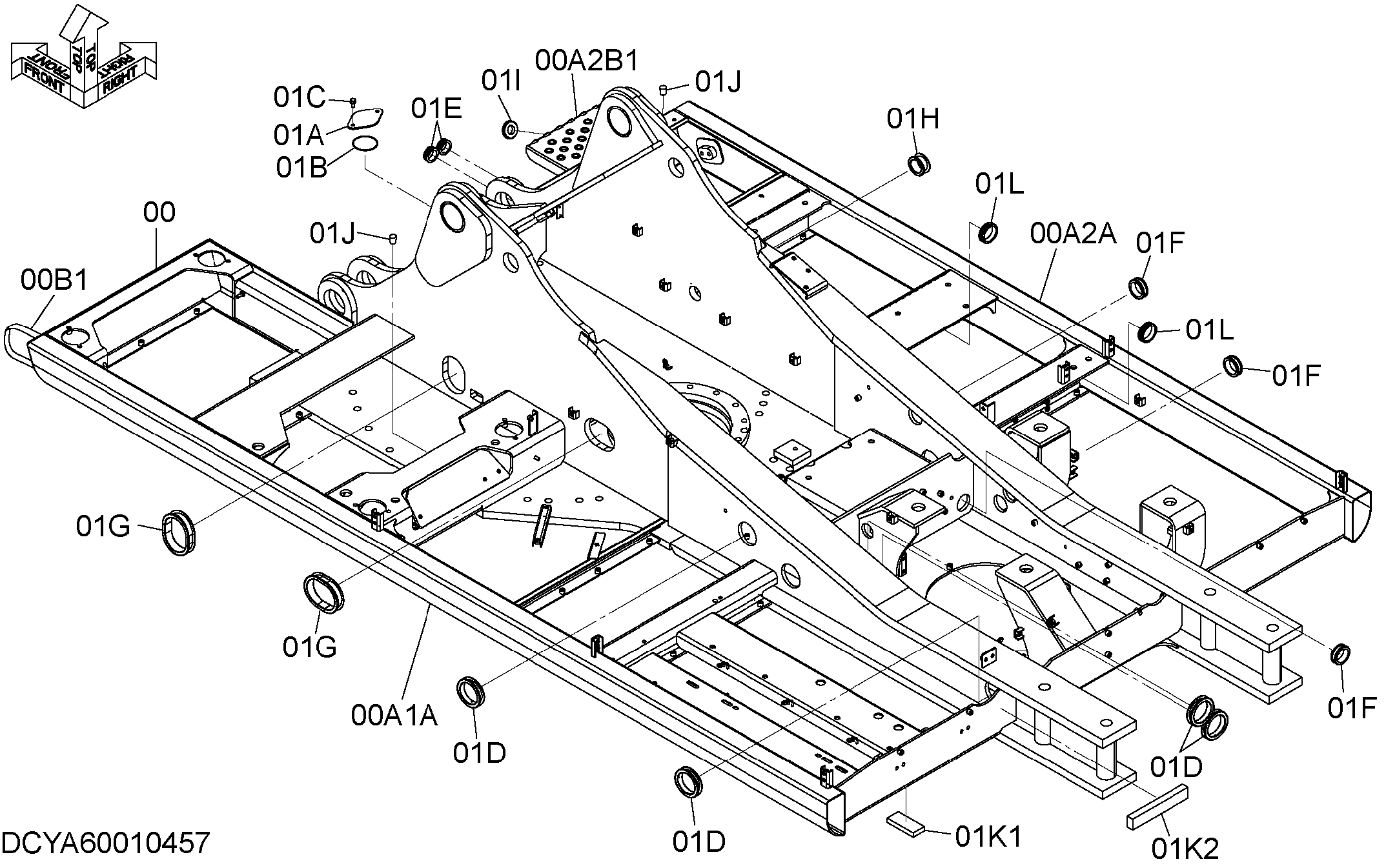

Заводская схема «Рама» для HITACHI ZX400L-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40009270 | Рама | 1 |
| 00A1A | 4696832 | Трубка | 1 |
| 00A2A | 4697073 | Трубка | 1 |
| 00A2B1 | 3103694 | Ступень | 1 |
| 00B1 | 4688540 | Поручень | 1 |
| 01A | YA00010818 | Крышка | 1 |
| 01B | A811090 | Уплотнительное кольцо | 1 |
| 01C | J271025 | Болт с шайбой | 2 |
| 01C1 | J901025 | Болт | 1 |
| 01C2 | J222010 | Шайба | 1 |
| 01D | 4201986 | Резиновая втулка | 4 |
| 01E | 4201995 | Резиновая втулка | 2 |
| 01F | 4255530 | Резиновая втулка | 3 |
| 01G | 4272436 | Резиновая втулка | 2 |
| 01H | 4410187 | Резиновая втулка | 1 |
| 01I | 4654597 | Резиновая втулка | 1 |
| 01J | 4719263 | Резиновая прокладка | 2 |
| 01K1 | 4641524 | Резиновая прокладка | 1 |
| 01K2 | 4431755 | Резиновая прокладка | 1 |
| 01L | 4389040 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX400L-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
