Рукоять детали (рукоять 1.50M) <50> — HITACHI ZX40

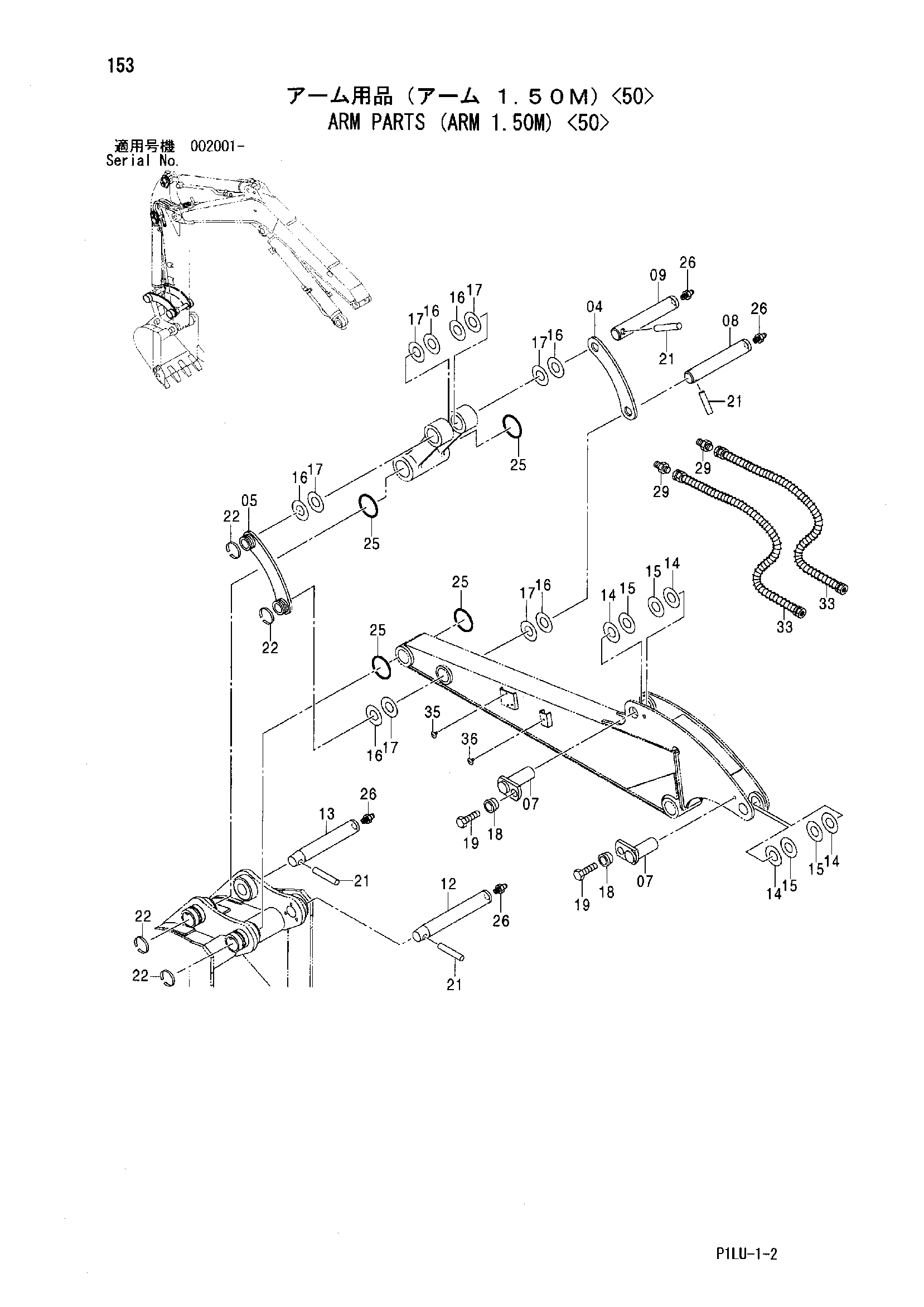

Заводская схема «Рукоять детали (рукоять 1.50M) <50>» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4408804 | Тяга | 1 |
| 05 | 8073935 | Тяга | 1 |
| 07 | 9758100 | Палец | 2 |
| 08 | 3073147 | Палец | 1 |
| 09 | 3073148 | Палец | 1 |
| 12 | 4605836 | Палец | 1 |
| 12 | 4605837 | Палец | 1 |
| 13 | 4605837 | Палец | 1 |
| 14 | 4334146 | Регулировочная шайба 0.5 | 4 |
| 15 | 4359695 | Регулировочная шайба 1.0 | 4 |
| 16 | 4354256 | Регулировочная шайба 0.5 | 6 |
| 17 | 4354258 | Регулировочная шайба 1.0 | 6 |
| 18 | 4339355 | Втулка | 2 |
| 19 | J971435 замена: J901435 | Болт | 2 |
| 19 | J901435 | Болт | 2 |
| 21 | 4141001 | Палец | 4 |
| 22 | 4141000 | Кольцо | 4 |
| 25 | 4291436 | Уплотнительное кольцо | 4 |
| 26 | J75481 | Пресс-маслёнка | 4 |
| 29 | 4042031 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4606678 | Шланг | 2 |
| 35 | 4361804 | Пробка | 8 |
| 36 | 4387681 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
