Топливные трубопроводы — HITACHI ZX40

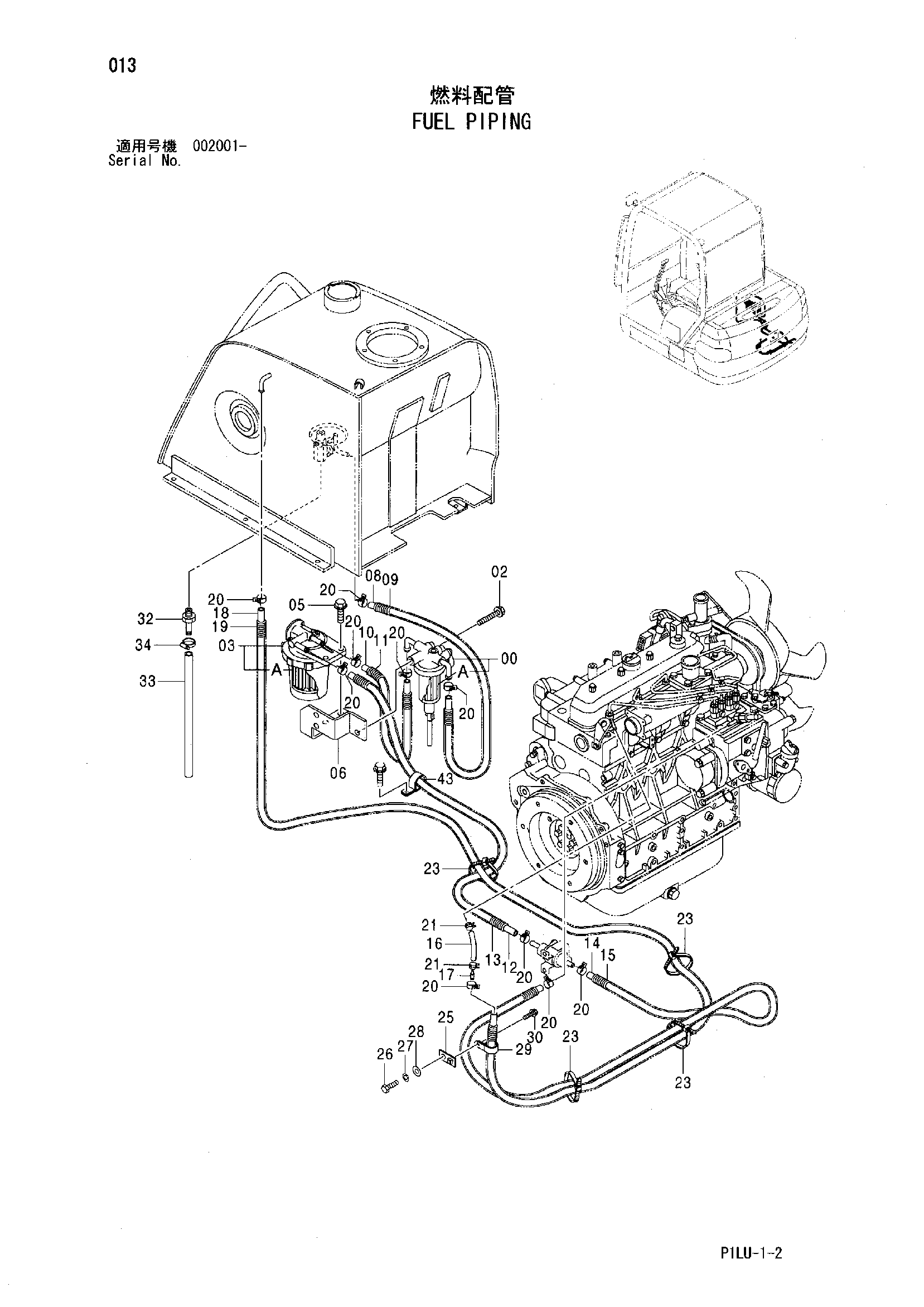

Заводская схема «Топливные трубопроводы» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4468770 | Фильтр | 1 |
| 00A | 4418776 | Фильтрующий элемент | 1 |
| 02 | J090865 | Болт с шайбой | 1 |
| 02 | J260865 замена: J900865 | Болт с шайбой | 1 |
| 03 | 4349936 | Топливный фильтр | 1 |
| 03A | 4366704 | Фильтрующий элемент | 1 |
| 05 | J090825 | Болт с шайбой | 4 |
| 05 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 06 | 9761219 | Кронштейн | 1 |
| 08 | 4346559 | Топливный шланг | 1 |
| 09 | 4388259 | Трубка | 1 |
| 10 | 4427933 | Топливный шланг | 1 |
| 11 | 4447557 | Трубка | 1 |
| 12 | 4365865 | Топливный шланг | 1 |
| 13 | 4365869 | Трубка | 1 |
| 14 | 4358211 | Топливный шланг | 1 |
| 15 | 4363467 | Трубка | 1 |
| 16 | 4393651 | Топливный шланг | 1 |
| 17 | 4361953 | Соединение | 1 |
| 18 | 4358210 | Топливный шланг | 1 |
| 19 | 4358216 | Трубка | 1 |
| 20 | 4339258 | Хомут шланга | 10 |
| 21 | 4393609 | Хомут шланга | 2 |
| 23 | 4055312 | Ленточный зажим | 4 |
| 25 | 9761033 | Кронштейн | 1 |
| 26 | 4438064 | Болт | 1 |
| 27 | J252212 замена: A590912 | Пружинная шайба | 1 |
| 27 | A590912 | Пружинная шайба | 1 |
| 28 | J253112 замена: A590112 | Плоская шайба | 1 |
| 28 | A590112 | Плоская шайба | 1 |
| 29 | 4190274 | Зажим | 1 |
| 30 | J051020 | Болт с шайбой | 1 |
| 30 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 32 | 4362542 | Адаптер | 1 |
| 33 | 4388378 | Топливный шланг | 1 |
| 34 | 4514700 | Зажим шланг | 1 |
| 43 | 4190274 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
