Дополнительный педаль (2) — HITACHI ZX40

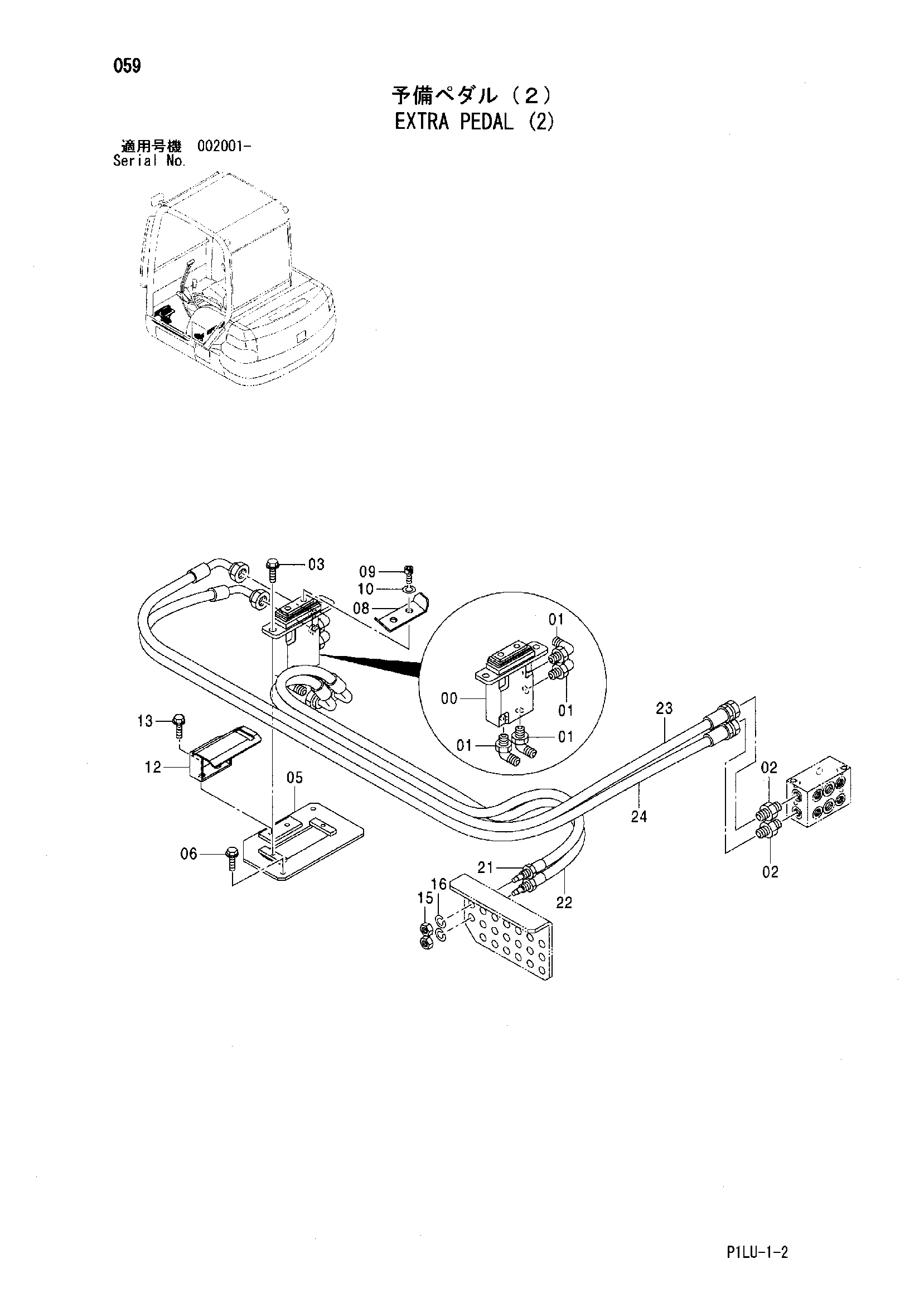

Заводская схема «Дополнительный педаль (2)» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 01 | 4434981 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4042030 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | J090820 | Болт с шайбой | 2 |
| 03 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 05 | 8091103 | Пластина | 1 |
| 06 | J090825 | Болт с шайбой | 2 |
| 06 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 08 | 9758030 | Педаль | 1 |
| 09 | J770816 замена: J780816 | Болт с внутренним шестигранником | 2 |
| 09 | J780816 | Болт с внутренним шестигранником | 2 |
| 10 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 10 | A590908 | Пружинная шайба | 2 |
| 12 | 8086698 | Крышка | 1 |
| 13 | J090820 | Болт с шайбой | 2 |
| 13 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 15 | J231212 замена: J950012 | Гайка | 2 |
| 15 | J950012 | Гайка | 2 |
| 16 | J252212 замена: A590912 | Пружинная шайба | 2 |
| 16 | A590912 | Пружинная шайба | 2 |
| 21 | 4602919 | Шланг | 1 |
| 22 | 4602920 | Шланг | 1 |
| 23 | 4602921 | Шланг | 1 |
| 24 | 4602922 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
