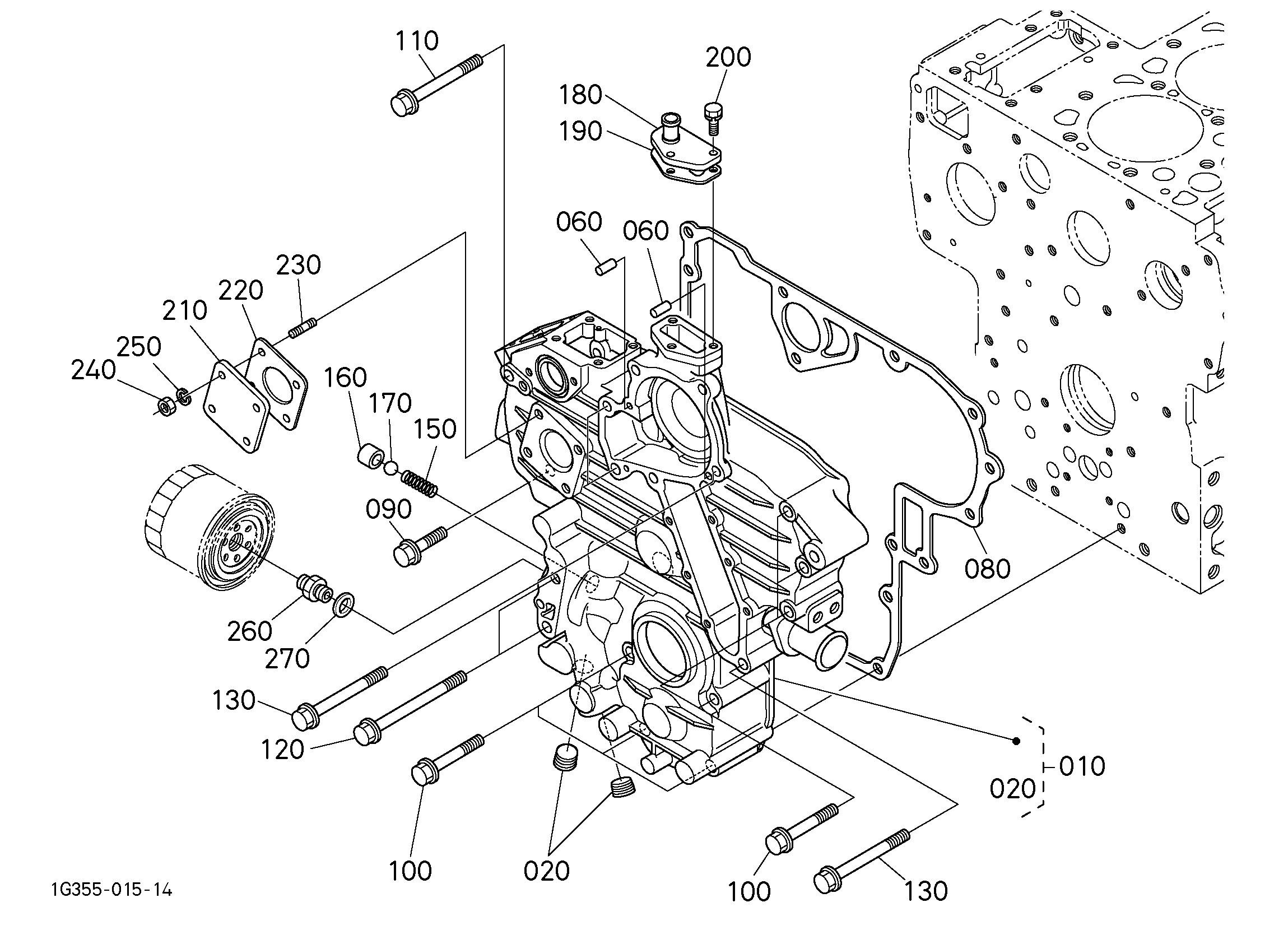

Шестерня корпус — HITACHI ZX40

Заводская схема «Шестерня корпус» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	KBT1G79004020	Комп.касе, шестерня	1
010	KBT1G79004024	Комп.касе, шестерня	1
010	KBT1G79004025	Комп.касе, шестерня	1
010	KBT1G79004026	Комп.касе, шестерня	1
020	KBT1624196020	Пробка	2
030	KBT0481700150	Уплотнительное кольцо	1
040	KBT0481700220	Уплотнительное кольцо	2
050	KBT0481700360	Уплотнительное кольцо	1
060	KBT0501200612	Палец, страигхт	2
080	KBT1A02104130	Прокладка, шестерня корпус	1
080	KBT1G70104130	Прокладка, шестерня корпус	1
090	KBT0112350835	Болт	1
090	KBT0175450830	Болт, фланец	1
100	KBT0112350870	Болт	7
100	KBT1A02191030	Болт, фланец	7
110	KBT1736791010	Болт	1
110	KBT0175450875	Болт, фланец	1
120	KBT0115350802	Болт	2
120	KBT0112350802	Болт	2
120	KBT1G84191010	Болт, фланец	2
130	KBT1736791020	Болт	4
130	KBT0175450885	Болт, фланец	4
140	KBT0451260080	Пружинная шайба	2
150	KBT1524136950	Пружина	1
160	KBT1552136930	Сиденье, клапан	1
170	KBT0771503213	Шарик	1
180	KBT1552173320	Фланец, водяной обратный	1
190	KBT1A02173330	Прокладка, обратный фланец	1
190	KBT1A02173332	Прокладка, обратный фланец	1
200	KBT0102350620	Болт	3
210	KBT1522383340	Крышка	1
220	KBT1529688130	Прокладка, H/измеритель блок	1
220	KBT1G75188130	Прокладка, хоур измеритель	1
230	KBT1522188210	Шпилька	4
240	KBT0205650060	Гайка	4
250	KBT0451260060	Пружинная шайба	4
260	KBT1552132293	Соединение, трубка	1
260	KBT1A02132290	Соединение, трубка	1
270	KBT1G79032302	Втулка, клапан сиденье	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
