Гидролинии рабочего оборудования <50> — HITACHI ZX40

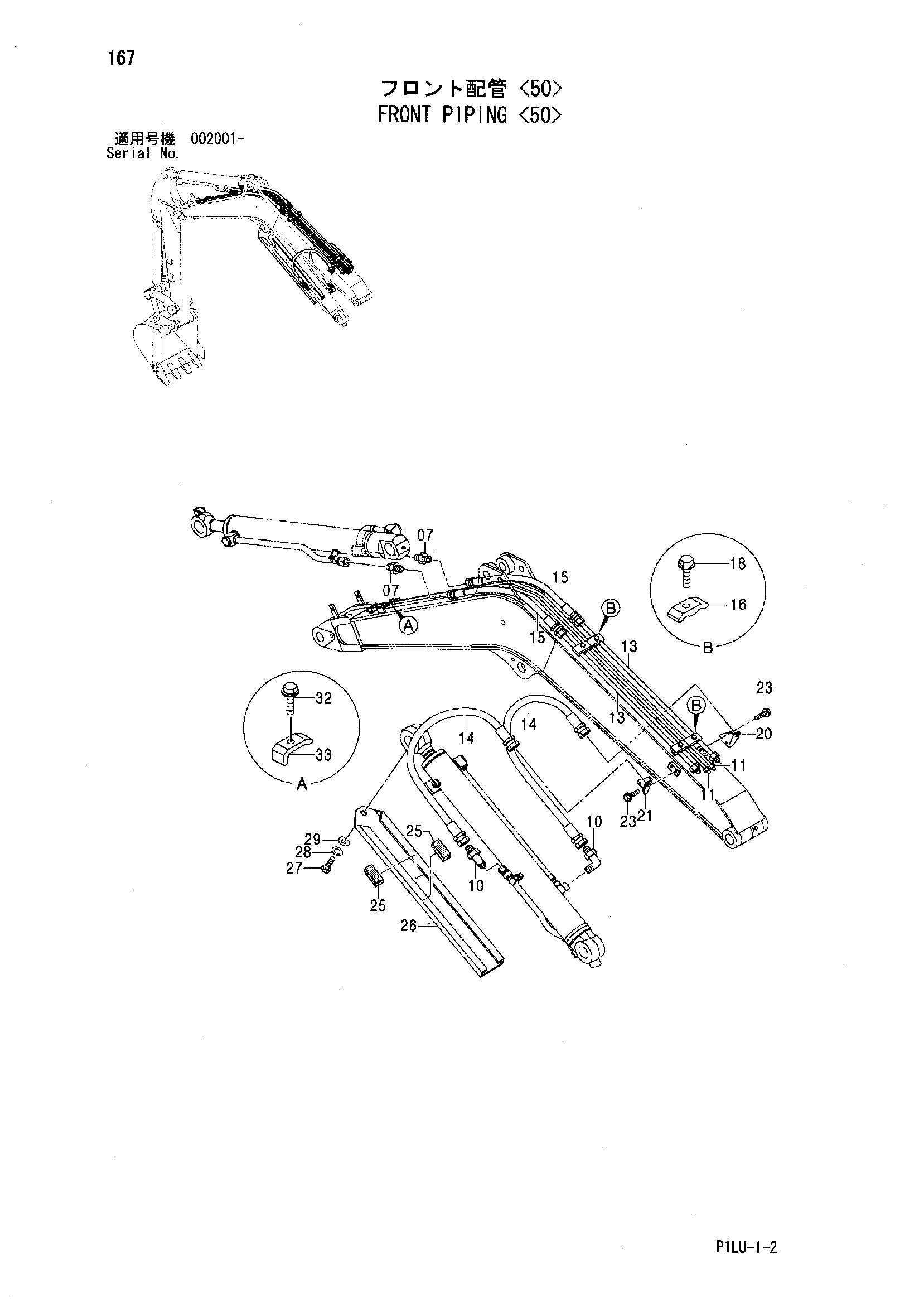

Заводская схема «Гидролинии рабочего оборудования <50>» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4042032 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4434983 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 8090606 | Трубка | 2 |
| 13 | 9756429 | Трубка | 2 |
| 14 | 4606615 | Шланг | 2 |
| 15 | 4606626 | Шланг | 2 |
| 16 | 4355009 замена: 4202559 | Хомут трубки | 4 |
| 16 | 4202559 | Хомут трубки | 4 |
| 18 | J051045 | Болт с шайбой | 4 |
| 18 | J271045 замена: J901045 | Болт с шайбой | 4 |
| 20 | 4359686 | Пластина | 1 |
| 21 | 4359687 | Пластина | 1 |
| 23 | J090816 | Болт с шайбой | 4 |
| 23 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 25 | 4352044 | Резиновая прокладка | 2 |
| 26 | 3080415 | Крышка | 1 |
| 27 | J971225 замена: J901225 | Болт | 1 |
| 27 | J901225 | Болт | 1 |
| 28 | J252212 замена: A590912 | Пружинная шайба | 1 |
| 28 | A590912 | Пружинная шайба | 1 |
| 29 | J254012 замена: J222012 | Шайба | 1 |
| 29 | J222012 | Шайба | 1 |
| 32 | J051040 | Болт с шайбой | 2 |
| 32 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 33 | 4331315 замена: 4138227 | Хомут трубки | 2 |
| 33 | 4138227 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
