Бак (топливный и масляный) — HITACHI ZX40

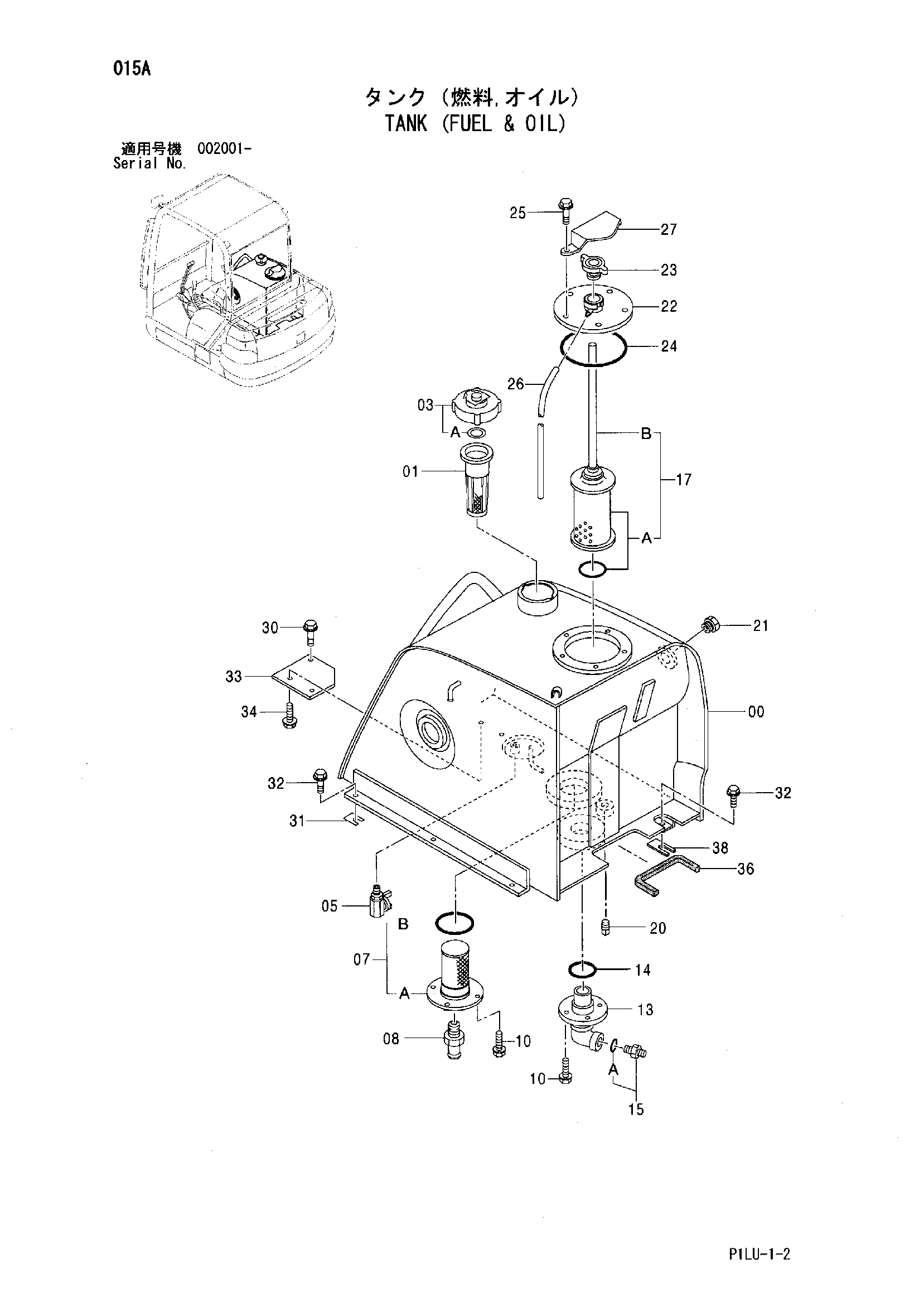

Заводская схема «Бак (топливный и масляный)» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014930 | Бак | 1 |
| 01 | 4279093 | Фильтр | 1 |
| 03 | 4363380 | Колпачок | 1 |
| 03A | 4460931 | Манжета | 1 |
| 05 | 4343137 | Шаровой клапан | 1 |
| 07 | 4294131 | Всасывающий фильтр | 1 |
| 07A | 4339554 | Всасывающий фильтр | 1 |
| 07B | A810085 | Уплотнительное кольцо | 1 |
| 08 | 4300509 | Адаптер | 1 |
| 10 | J041025 | Болт с шайбой | 8 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 13 | 8062235 | Обратная трубка | 1 |
| 14 | A810065 | Уплотнительное кольцо | 1 |
| 15 | 4276936 | Адаптер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4272372 | Фильтр обратный | 1 |
| 17A | 4294132 | Фильтрующий элемент | 1 |
| 17B | 4294133 | Штанга | 1 |
| 20 | 94-2025 | Пробка | 1 |
| 21 | 4279846 | Указатель уровня | 1 |
| 22 | 8051329 | Крышка | 1 |
| 23 | 4272375 | Колпачок | 1 |
| 24 | A810135 | Уплотнительное кольцо | 1 |
| 25 | J051022 | Болт с шайбой | 5 |
| 25 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 26 | 4279562 | Виниловый шланг | 1 |
| 27 | 4288646 | Защитный кожух | 1 |
| 30 | J051035 | Болт с шайбой | 1 |
| 30 | J271035 замена: J901035 | Болт с шайбой | 1 |
| 31 | 4318696 | Регулировочная шайба 0.8 | 5 |
| 32 | J051030 | Болт с шайбой | 4 |
| 32 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 33 | 4300517 | Пластина | 1 |
| 34 | J051025 | Болт с шайбой | 2 |
| 34 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 36 | 4347872 | Амортизатор | 1 |
| 38 | 4391795 | Регулировочная шайба 3.2 | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
