Рычаг управления (ход): 2 — HITACHI ZX40

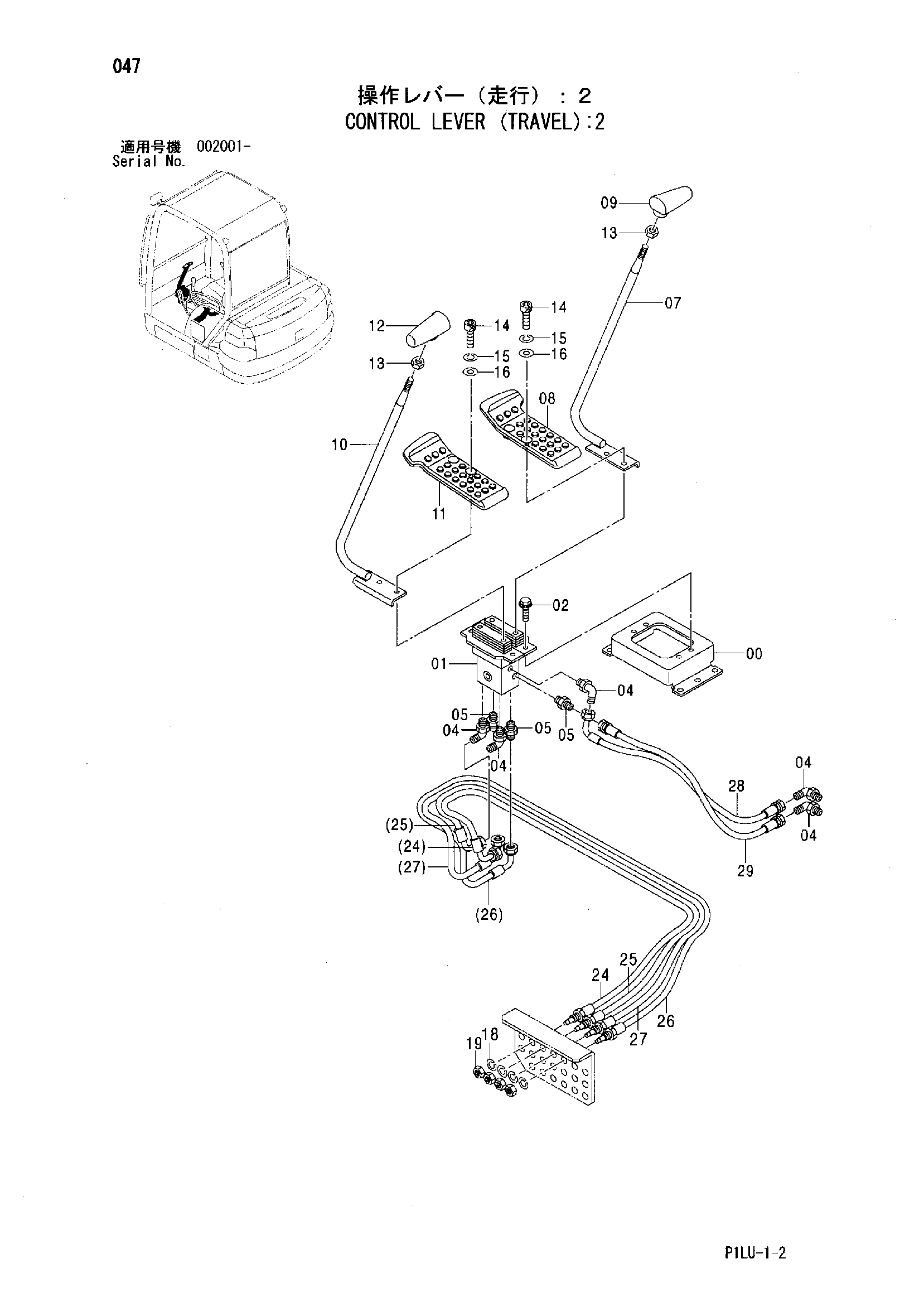

Заводская схема «Рычаг управления (ход): 2» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088514 | Кронштейн | 1 |
| 01 | 4467243 | Пилотный клапан | 1 |
| 02 | J090825 | Болт с шайбой | 8 |
| 02 | J260825 замена: J900825 | Болт с шайбой | 8 |
| 04 | 4434981 | Угловой штуцер | 5 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4042030 | Адаптер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 8091104 | Рычаг | 1 |
| 08 | 1030519 | Педаль | 1 |
| 09 | 2045468 замена: 2051176 | Рукоятка | 1 |
| 09 | 2051176 | Рукоятка | 1 |
| 10 | 8091105 | Рычаг | 1 |
| 11 | 1030516 | Педаль | 1 |
| 12 | 2045469 замена: 2051177 | Рукоятка | 1 |
| 12 | 2051177 | Рукоятка | 1 |
| 13 | 4424185 | Гайка | 2 |
| 14 | J770820 замена: J780820 | Болт с внутренним шестигранником | 4 |
| 14 | J780820 | Болт с внутренним шестигранником | 4 |
| 15 | J252108 замена: A590908 | Пружинная шайба | 4 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | J253108 замена: A590108 | Плоская шайба | 4 |
| 16 | A590108 | Плоская шайба | 4 |
| 18 | J252212 замена: A590912 | Пружинная шайба | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | J231212 замена: J950012 | Гайка | 4 |
| 19 | J950012 | Гайка | 4 |
| 24 | 4602899 | Шланг | 1 |
| 25 | 4602900 | Шланг | 1 |
| 26 | 4602901 | Шланг | 1 |
| 27 | 4602902 | Шланг | 1 |
| 28 | 4602903 | Шланг | 1 |
| 29 | 4602904 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
