Поворотная колонна — HITACHI ZX40

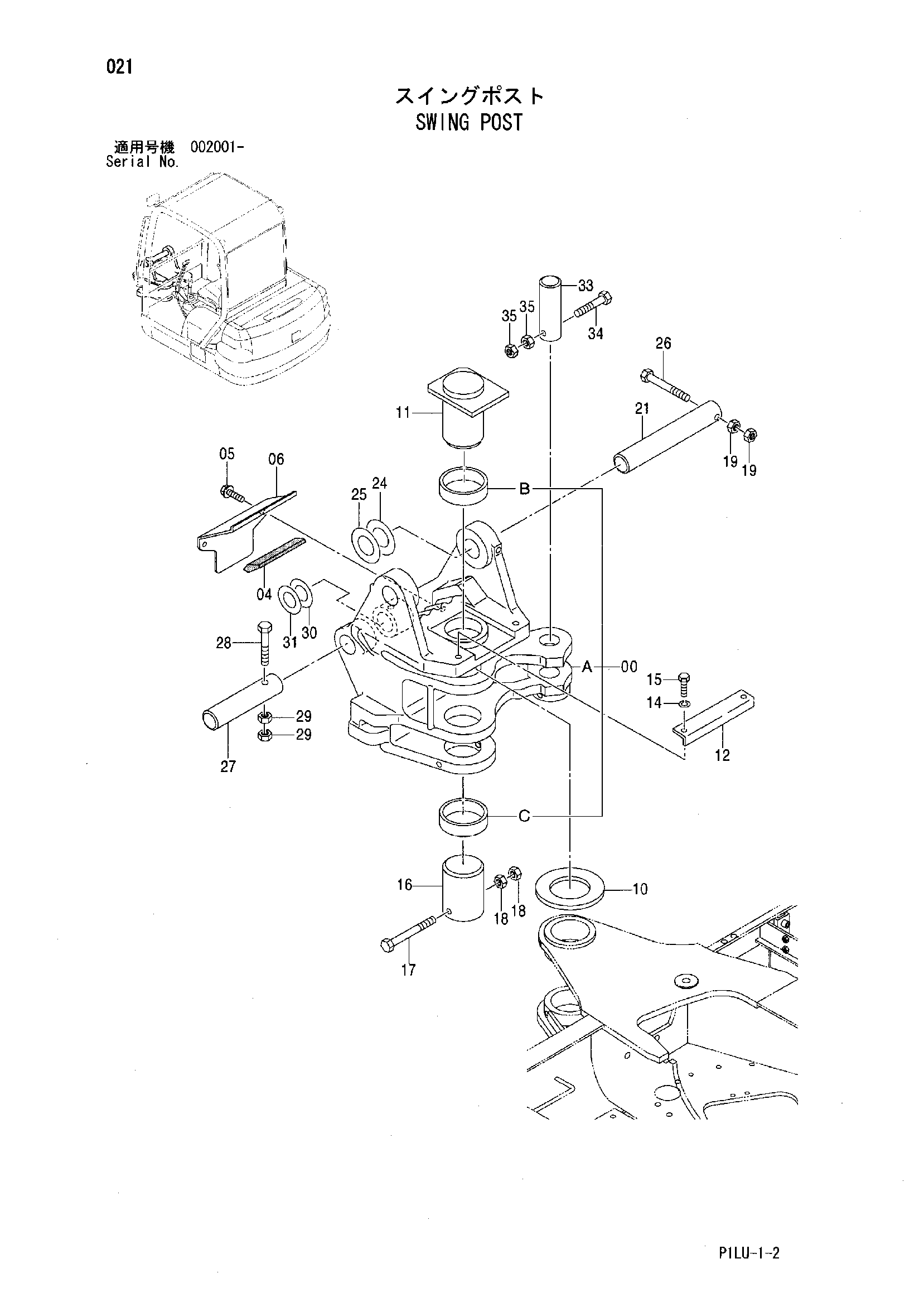

Заводская схема «Поворотная колонна» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8101368 | Свингпост в сборе | 1 |
| 00A | 0004727 | Свингпост | 1 |
| 00B | 4403498 | Втулка | 1 |
| 00C | 4403497 | Втулка | 1 |
| 04 | 4286202 | Резиновая втулка | 1 |
| 05 | J051025 | Болт с шайбой | 2 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 06 | 3074864 | Хомут шланга | 1 |
| 10 | 4349880 | Упорная пластина | 1 |
| 11 | 9745069 | Палец | 1 |
| 12 | 4355384 | Пластина | 1 |
| 14 | J252216 замена: A590916 | Пружинная шайба | 2 |
| 14 | A590916 | Пружинная шайба | 2 |
| 15 | J971630 замена: J901630 | Болт | 2 |
| 15 | J901630 | Болт | 2 |
| 16 | 4355385 | Палец | 1 |
| 17 | J971618 замена: J901618 | Болт | 1 |
| 17 | J901618 | Болт | 1 |
| 18 | J231216 замена: J950016 | Гайка | 2 |
| 18 | J950016 | Гайка | 2 |
| 19 | J231214 замена: J950014 | Гайка | 2 |
| 19 | J950014 | Гайка | 2 |
| 21 | 4355386 | Палец | 1 |
| 24 | 4353803 | Регулировочная шайба 0.5 | 2 |
| 25 | 4355599 | Регулировочная шайба 0.8 | 2 |
| 26 | 4600669 замена: 4622056 | Болт | 1 |
| 26 | 4622056 | Болт | 1 |
| 27 | 4355387 | Палец | 1 |
| 28 | J971204 замена: J901204 | Болт | 1 |
| 28 | J901204 | Болт | 1 |
| 29 | J231212 замена: J950012 | Гайка | 2 |
| 29 | J950012 | Гайка | 2 |
| 30 | 4355653 | Регулировочная шайба 0.5 | 2 |
| 31 | 4355659 | Регулировочная шайба 0.8 | 2 |
| 33 | 4355388 | Палец | 1 |
| 34 | J971202 замена: J901202 | Болт | 1 |
| 34 | J901202 | Болт | 1 |
| 35 | J231212 замена: J950012 | Гайка | 2 |
| 35 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
